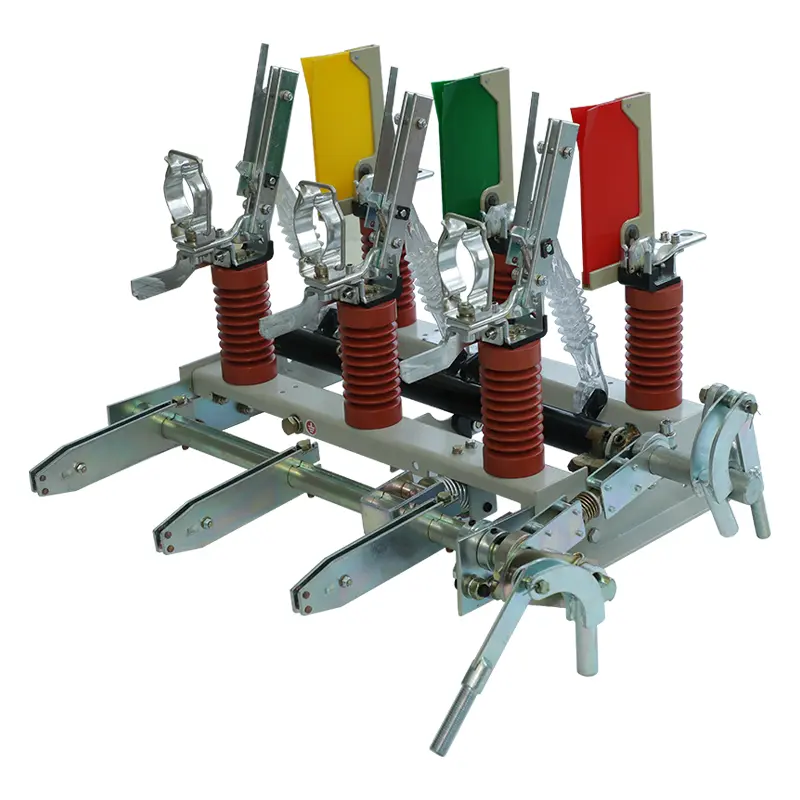

سوئیچ شکستن بار خلاء عایق هوا 12 کیلوولت/24 کیلوولت سازگار با محیط زیست

SanGao Electric بر ترکیبی عملی از ساخت و ساز قوی، قطع قوس قابل اعتماد و عملکرد ایمن و ساده تمرکز دارد. سوئیچ قطع کننده بار هوا که برای شبکه های توزیع ولتاژ متوسط داخلی و خارجی، معمولاً در محدوده 12 کیلو ولت تا 24 کیلو ولت طراحی شده است، برای ایجاد و قطع جریان های بار و ارائه یک نقطه ایزوله به وضوح تعریف شده در طول بازرسی و تعمیر و نگهداری استفاده می شود. محیط خاموش کننده قوس، که نیاز به گاز SF6 یا روغن عایق را از بین می برد. این طراحی عایق هوا، عملیات و نگهداری را ساده می کند و در عین حال از نگرانی های مربوط به جابجایی و نشت مرتبط با راه حل های مبتنی بر SF6 جلوگیری می کند. با ساختار مکانیکی عملی و مکانیزم عملیاتی مبتنی بر ایمنی، سوئیچ قطع بار هوای SanGao یک راه حل سوئیچینگ قابل اعتماد برای سیستم های توزیع ولتاژ متوسط مدرن ارائه می دهد.

ارسال استعلام

توضیحات محصول

کلید قطع کننده بار خلاء عایق هوا 12 کیلو ولت/ 24 کیلو ولت سازگار با محیط زیست برای سیستم های توزیع برق با ولتاژ متوسط طراحی شده است که نیاز به سوئیچینگ بار قابل اعتماد، ایزوله سازی الکتریکی و فناوری عایق کاری سازگار با محیط زیست دارند.

این سوئیچ که توسط شرکت Zhejiang SanGao Electric Co., Ltd. ساخته شده است، ترکیبی از عایق هوا، فناوری قطع قوس خلاء، قفل مکانیکی و ساختار عملیاتی ساده است. این برای کاربردهای توزیع ولتاژ داخلی و خارجی در سراسر تاسیسات، انرژی های تجدیدپذیر، تاسیسات صنعتی و پروژه های زیربنایی مناسب است.

کلید قطع بار خلاء 12 کیلوولت/24 کیلوولت عایق هوا چیست؟

سوئیچ های قطع بار برای ساخت و قطع مدارها تحت شرایط بار مشخص استفاده می شوند و موقعیت ایزوله ای را ارائه می دهند که به وضوح وضعیت تعمیر و نگهداری و عملیات سیستم را نشان می دهد.

ویژگی های کلیدی:

هزینه کمتر: سوئیچ های باربرک عایق هوا مقرون به صرفه تر از تجهیزات عایق گاز هستند.

طراحی ساده: قطعات تخصصی کمتری دارند و به طور کلی نصب و نگهداری آسان‌تر است.

دید و دسترسی: عایق هوا بازرسی و نگهداری بصری را تسهیل می کند.

سوئیچینگ قابل اعتماد: برای عملیات سوئیچینگ بار معمولی، جداسازی و تقسیم بندی خطوط بسیار مناسب است.

بدون جابجایی گاز SF6: از مسائل محیطی و مقرراتی مرتبط با تجهیزات عایق گاز جلوگیری می کند.

استقرار انعطاف پذیر: به طور گسترده در پست های فشرده، تاسیسات صنعتی و شبکه های توزیع عمومی استفاده می شود.

مشخصات فنی

مورد	توضیحات
محصول	سوئیچ شکستن بار خلاء عایق هوا 12 کیلوولت/24 کیلوولت سازگار با محیط زیست
کلاس ولتاژ	12 کیلو ولت / 24 کیلو ولت
برنامه	توزیع برق ولتاژ متوسط
محیط عایق	هوا
قطع قوس	وکیوم
گاز عایق	بدون SF6
روغن عایق	هیچ کدام
نصب و راه اندازی	تنظیمات داخلی / خارجی با توجه به مدل
عملیات	مکانیسم عملکرد دستی / مکانیکی با توجه به پیکربندی
ایمنی	قفل مکانیکی و نشانگر ON/OFF
برنامه	سیستم های برق شهری، صنعتی، انرژی های تجدیدپذیر و زیرساخت ها

جریان نامی خاص، قابلیت مقاومت در برابر اتصال کوتاه، مکانیسم عملیاتی، ابعاد و سایر پارامترهای الکتریکی باید با توجه به مدل انتخابی و برگه داده فنی تأیید شود.

سوئیچ قطع بار خلاء عایق هوا چگونه کار می کند؟

1. عملیات عادی:در شرایط عملیاتی عادی، سوئیچ اتصال الکتریکی بین مدارهای ورودی و خروجی را حفظ می کند.

2. سوئیچینگ بار:هنگامی که مدار باید تحت شرایط بار مشخص قطع شود، مکانیسم عملیاتی باعث باز شدن کنتاکت های سوئیچ می شود.

3. خاموشی قوس خلاء:قطع کننده خلاء یک محیط کنترل شده برای خاموش کردن قوس ایجاد شده هنگام جدا شدن کنتاکت ها فراهم می کند.

4. جداسازی و نگهداری:پس از اتمام عملیات سوئیچینگ، موقعیت ایزولاسیون و دستگاه های قفل مکانیکی به اپراتورها کمک می کند تا شرایط ایمن تری را برای نگهداری ایجاد کنند.

AIS LBS در مقابل GIS در مقابل سوئیچ خلاء

مورد	کلید قطع بار عایق هوا (AIS LBS)	کلید عایق گاز (GIS)	سوئیچ خلاء
محیط عایق	هوا	گاز عایق، معمولاً SF6 یا گاز جایگزین	جاروبرقی برای قطع قوس
هزینه	کم تا متوسط	بالا	متوسط
رد پا	بزرگتر	کوچکترین	متوسط
تعمیر و نگهداری	ساختار پایین تر و مستقیم	بالاتر، نیاز به رسیدگی تخصصی دارد	کم تا متوسط
قابلیت اطمینان	تکنولوژی بالا و بالغ	بسیار بالا، مناسب برای محیط های خشن	بسیار بالا، به خصوص برای عملیات مکرر
تاثیر زیست محیطی	خوب، بدون نگرانی از نشت گاز	بستگی به نوع گاز دارد. SF6 نگرانی های زیست محیطی دارد	خیلی خوبه مشکل گاز گلخانه ای نداره
بازرسی بصری	آسان	محدود	متوسط
برنامه های کاربردی معمولی	شبکه های توزیع، پست های صنعتی، سایت هایی با فضای کافی	پست های زیرزمینی شهری، سکوهای دریایی، سایت های بسیار فشرده	کاربردهای ولتاژ متوسط با سوئیچینگ مکرر و عمر طولانی
مزایای اصلی	کم هزینه، ساده، نگهداری آسان	فشرده، مهر و موم شده، مقاومت محیطی قوی	انقراض قوس عالی، عمر الکتریکی طولانی
محدودیت های اصلی	فضای بیشتری نیاز دارد	گران قیمت و تعمیر و نگهداری پیچیده تر	جایگزینی مستقیم برای هر برنامه شکست بار نیست

سوالات متداول

چه سطوح ولتاژی برای این سوئیچ قطع بار هوا موجود است؟

این محصول برای کاربردهای ولتاژ متوسط 12 کیلو ولت و 24 کیلو ولت طراحی شده است. ولتاژ نامی دقیق و پارامترهای الکتریکی باید مطابق مدل انتخاب شده تأیید شود.

آیا سوئیچ از گاز SF6 استفاده می کند؟

شماره سوئیچ 12kV/24kV دوستدار محیط زیست عایق بار خلاء بدون گاز SF6 طراحی شده است. هوا به عنوان عایق استفاده می شود، در حالی که از فناوری خلاء برای قطع قوس استفاده می شود.

آیا از روغن عایق استفاده می کند؟

خیر. پیکربندی عایق هوا به روغن عایق به عنوان ماده عایق اولیه نیاز ندارد.

آیا می توان از آن در فضای باز استفاده کرد؟

بسته به طراحی محصول، تنظیمات فضای باز ممکن است در دسترس باشد. مدل واقعی باید با توجه به محفظه مورد نیاز، حفاظت IP، شرایط محیطی و محیط نصب انتخاب شود.

آیا سوئیچ دارای سیستم قفل مکانیکی است؟

بله. مکانیسم سوئیچینگ دارای ویژگی‌های مکانیکی قفل کننده است که برای کاهش عملکرد نادرست و بهبود ایمنی عملیاتی طراحی شده‌اند.

آیا SanGao می تواند خدمات OEM یا ODM را ارائه دهد؟

بله. SanGao خدمات OEM و ODM را ارائه می دهد و می تواند نیازهای سفارشی شده را بر اساس مشخصات پروژه و نقشه های فنی ارزیابی کند.

آیا SanGao می تواند راهنمای نصب را ارائه دهد؟

بله. دفترچه راهنمای نصب حرفه ای و اسناد فنی با توجه به نیاز مشتری و پروژه قابل ارائه است.

زمان تحویل معمولی چقدر است؟

برای محصولات استاندارد، بسته به مقدار سفارش و پیکربندی، زمان تحویل اعلام شده معمولاً حدود 3 تا 5 روز قبل از ارسال است. محصولات سفارشی ممکن است به زمان تولید اضافی نیاز داشته باشند.

آیا SanGao یک شرکت سازنده یا تجاری است؟

SanGao یک تولید کننده حرفه ای و متخصص در تجهیزات انتقال و توزیع برق با ولتاژ بالا است که دارای قابلیت هایی در زمینه تحقیق و توسعه، طراحی، تولید، آزمایش و فروش است.
