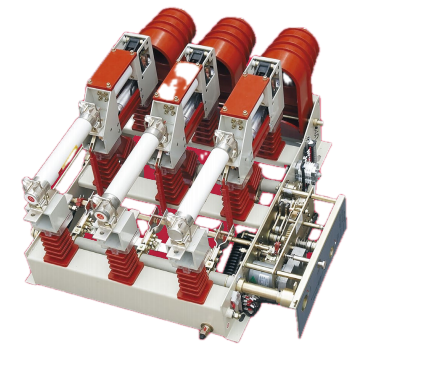

بار شکن خلاء ولتاژ بالا AC داخلی با کلید ارتینگ

بار شکن فشار قوی خلاء AC داخلی با سوئیچ زمین از تامین کننده و سازنده چین SanGao Electric یک راه حل توزیع فنی سالم و مقرون به صرفه است. این واحد دارای ولتاژ 12 کیلو ولت و 630 آمپر، با قابلیت تحمل کوتاه مدت 20 کیلو آمپر، برای اتصال و قطع ایمن مدار سیستم های سه فاز AC 50 هرتز، مناسب برای واحدهای رینگ اصلی شهری، کابینت های تغذیه صنعتی، ترانسفورماتورها و نقاط تقسیم بندی توزیع روستایی استفاده می شود.

ارسال استعلام

توضیحات محصول

بار شکن فشار قوی خلاء AC داخلی با سوئیچ زمین توسط Sangao برای شبکه سه فاز حلقه AC50Hz یا منبع تغذیه ترمینال و تجهیزات الکتریکی صنعتی مناسب است، عمدتاً برای کنترل بار و حفاظت از اتصال کوتاه استفاده می شود. سوئیچ قطع بار جریان بار، جریان حلقه بسته، ترانسفورماتور بدون بار و جریان شارژ کابل را ایجاد و قطع می کند. این ترکیب می تواند هر جریانی را تا جریان اتصال کوتاه نامی قطع کند. فاصله ایزوله با اثر مستقیم و محفظه خاموش کننده قوس با عملکرد دستی و الکتریکی به هم مرتبط هستند. مکانیزم محرک منحصر به فرد آن محفظه خاموش کننده قوس را قادر می سازد تا ولتاژ بالا را فقط در لحظه بسته شدن و ساختن تحمل کند که حجم کم و وزن سبک را متوجه می شود.

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

بار شکن خلاء چیست؟

این لود شکن خلاء ولتاژ بالا AC داخلی با سوئیچ ارتینگ یک دستگاه سوئیچینگ داخلی AC 50 هرتز سه فاز برای شبکه حلقه، منبع تغذیه ترمینال و کاربردهای تجهیزات صنعتی است. این واحد از یک قطع کننده خلاء برای خاموش کردن قوس و یک مکانیسم کار فنر (دستی یا الکتریکی) استفاده می کند. یک سوئیچ ارت اختیاری با اینترلاک مکانیکی و شاتر زمینی، ایزوله قابل مشاهده را برای تعمیر و نگهداری فراهم می کند. در صورت نصب فیوز، مجموعه جریان های اتصال کوتاه را از طریق تحریک پین ضربه زن قطع می کند. ولتاژ نامی 12 کیلو ولت، جریان نامی 630 A، جریان تحمل کوتاه مدت 20 کیلو آمپر.

توابع محصول

سوئیچینگ جریان بار

بار شکن خلاء ولتاژ بالا AC داخلی با سوئیچ ارتینگ جریان بار را تا 630 آمپر در شرایط عملیاتی عادی ایجاد و قطع می کند و بارهای فیدر و ترانسفورماتور معمولی را پوشش می دهد.

سوئیچینگ جریان حلقه بسته

جریان های حلقه بسته را در پیکربندی های شبکه حلقه ای سوئیچ می کند و امکان انتقال بار بین فیدرها را بدون وقفه در عرضه به مشتریان پایین دستی فراهم می کند.

سوئیچینگ جریان ترانسفورماتور بدون بار

سوئیچ بار قطع کننده خلاء قطع کننده ولتاژ بالا در فضای باز، جریان های بدون بار ترانسفورماتورها را تا ظرفیت 1600 کیلو ولت آمپر می سازد و آن ها را می شکند که مطابق با هجوم مغناطیسی و سطوح جریان تحریک حالت پایدار ترانسفورماتورهای توزیع است.

سوئیچینگ جریان شارژ کابل

جریان‌های شارژ کابل را برای بخش‌های کابل زیرزمینی یا بالای سر ایجاد و قطع می‌کند و امکان برق‌دهی و قطع برق فیدرهای کابل را فراهم می‌کند.

حفاظت در برابر اتصال کوتاه (با فیوز)

هنگامی که با فیوزهای محدودکننده جریان پیکربندی می‌شود، مکانیزم پین ضربه‌گیر فیوز، نوار قطع سوئیچ را فعال می‌کند و با تشخیص خطا، هر سه فاز را باز می‌کند. مونتاژ می تواند هر جریانی را تا مقدار نامی اتصال کوتاه قطع کند و یک لایه حفاظتی ثانویه ایجاد کند که در آن قطع کننده ها یا رله های بالادست دستگاه های رفع عیب اولیه هستند.

جداسازی تعمیر و نگهداری

سوئیچ ارت یکپارچه، هنگامی که بسته می شود، یک اتصال زمین قابل مشاهده در سمت بار ایجاد می کند. کرکره اتصال به زمین از نظر فیزیکی دسترسی به قطعات فعال را مسدود می کند و به پرسنل تعمیر و نگهداری اجازه می دهد تا جداسازی را تأیید کنند و با خیال راحت روی تجهیزات پایین دست کار کنند.

سوئیچ قطع بار در مقابل مدار شکن خلاء

ویژگی	سوئیچ شکست بار (این واحد)	مدار شکن خلاء (VCB)
سوئیچینگ جریان بار معمولی	بله	بله
قطع جریان خطای اتصال کوتاه	خیر (فقط با ترکیب فیوز)	بله (تا ظرفیت شکست آن)
کلید ارت یکپارچه	گزینه استاندارد	معمولی نیست؛ کلید ارت جداگانه مورد نیاز است
کاربرد معمولی	فیدر، حلقه اصلی، ورودی ترانسفورماتور که در آن حفاظت از خطا در بالادست است	دستگاه محافظ اصلی برای فیدرها و ترانسفورماتورها
هزینه	پایین تر	بالاتر

پارامترهای فنی

پارامتر	ارزش	تفسیر
ولتاژ نامی	12 کیلو ولت	سازگار با شبکه های توزیع استاندارد 10-12 کیلوولت در سراسر جهان.
جریان نامی	630 A	از بارهای فیدر و ترانسفورماتور معمولی تا 10 MVA در 10 کیلو ولت پشتیبانی می کند.
جریان مقاومت کوتاه مدت	20 کیلو آمپر (برای 4 ثانیه)	قادر به حمل جریان خطا تا زمانی که حفاظت بالادست خطا را برطرف کند.
کلید ارتینگ	اختیاری (تعیین شده D)	ارتینگ یکپارچه با ظرفیت ساخت را فراهم می کند.
مکانیزم عملیاتی	مکانیزم فنر (تعیین شده /T)	پشتیبانی از عملیات دستی و الکتریکی؛ قابلیت اطمینان میدانی اثبات شده

طراحی سازه

اتصال محفظه ایزوله کننده مستقیم و محفظه خاموش کننده قوس
شکاف جداکننده و قطع کننده خلاء به صورت مکانیکی به هم متصل شده اند تا در یک حرکت واحد عمل کنند. این تضمین می کند که شکست قابل مشاهده همیشه با یک قطع کننده کاملاً باز شده همراه است.

مکانیزم درایو

قطع کننده فقط در لحظه بسته شدن و باز شدن برق می شود و استرس الکتریکی روی محفظه خلاء را کاهش می دهد. این اجازه می دهد تا اندازه قطع کننده فشرده تر باشد و عمر تماس را افزایش دهد.

کرکره زمین

یک کرکره فلزی بین لوله های تماس ثابت و متحرک قرار گرفته و با سوئیچ ارت قفل شده است. هنگامی که سوئیچ ارت بسته می شود، شاتر به طور فیزیکی قطعات برق را ایزوله می کند و یک اتصال زمین قابل مشاهده و قابل تایید برای تعمیر و نگهداری فراهم می کند.

اینترلاک مکانیکی

از بستن سوئیچ ارت جلوگیری می کند مگر اینکه کنتاکت های اصلی باز باشند و از باز شدن کنتاکت های اصلی در زمانی که کلید ارت بسته است جلوگیری می کند.

فیلدهای کاربردی

بار شکن خلاء ولتاژ بالا AC داخلی با سوئیچ ارت سازگاری بسیار خوبی دارد:

1. واحدهای اصلی حلقه شهری (RMU) برای تقسیم بندی و سوئیچینگ بار.

2. تابلوهای دریمر ترانسفورماتور و کابینت فیدر در توزیع صنعتی.

3. نقاط تامین ترمینال در شبکه های شعاعی.

4. شبکه های توزیع روستایی - واحد را می توان برای بخش بندی فیدرهای طولانی، کاهش مناطق قطع و اجازه تنظیم ولتاژ از طریق سوئیچینگ بانک خازن استفاده کرد.

5. تاسیسات داخلی در تابلو برق محصور شده با فلز. فناوری خلاء استفاده از گاز SF6 و نگرانی های زیست محیطی مرتبط را حذف می کند.

مشخصات شرکت و قابلیت تولید

تسهیلات: سایت 10 میلیون متری (6667 متر مربع) در لیوشی، ژجیانگ، با 10000 متر مربع فضای تولیدی.

نیروی کار: 120 کارمند، از جمله 20 متخصص فنی متوسط تا ارشد. سرمایه ثبت شده 81.68 میلیون یوان، کل دارایی ها تقریباً 200 میلیون یوان.

گواهینامه ها: ISO 9001:2008 (کیفیت)، ISO 14001 (محیط زیست)، ISO 45001 (بهداشت و ایمنی شغلی).

کنترل فرآیند: سیستم ERP برای تهیه مواد، ساخت و قابلیت ردیابی. تست معمول شامل تست مقاومت دی الکتریک، عملکرد مکانیکی و مقاومت تماس در هر واحد است.

مشارکت های فنی: همکاری با Xi'an Senyuan، موسسه تحقیقات برق پکن، و موسسه تحقیقات ولتاژ بالا شیان برای آزمایش نوع و انطباق استاندارد.

سوالات متداول

Q1: آیا این بار شکن بار خلاء ولتاژ بالا AC داخلی با سوئیچ ارت می تواند جایگزین قطع کننده مدار خلاء شود؟
خیر. فقط برای تعویض بار طراحی شده است. برای محافظت در برابر اتصال کوتاه، باید با فیوزها جفت شود یا به قطع کننده های مدار بالادست متکی باشد.

Q2: چه تعمیراتی برای قطع کننده خلاء مورد نیاز است؟
قطع کننده خلاء آب بندی شده و بدون نیاز به تعمیر و نگهداری است. بررسی‌های معمول شامل عملیات مکانیکی، روان‌کاری و تأیید قفل اینترلاک می‌شود.

Q3: آیا کلید ارت استاندارد یا اختیاری است؟
کلید ارت اختیاری است (تعیین شده D). در صورت مشخص شدن، به صورت مکانیکی با کنتاکت های اصلی برای نگهداری ایمن قفل می شود.

Q4: زمان معمول و امکان سفارشی سازی چیست؟
واحدهای استاندارد با مکانیزم فنر و سوئیچ ارت ظرف 4 تا 6 هفته ارسال می شوند. سفارشی سازی (مخاطبین کمکی، نصب، تغییرات مکانیزم) در صورت درخواست در دسترس است.

پارامترهای فنی

می‌توانید دو نسخه از داده‌های پارامترها را برای سوئیچ شکستن بار خلاء نوع گاری دستی با ترکیب سوئیچ قطع‌کننده در زیر بررسی کنید:

بار شکن فشار قوی خلاء AC داخلی با سوئیچ زمین توسط Sangao برای شبکه حلقه سه فاز AC50Hz یا منبع تغذیه ترمینال و تجهیزات الکتریکی صنعتی مناسب است، عمدتاً برای کنترل بار و حفاظت از اتصال کوتاه استفاده می شود. سوئیچ قطع بار جریان بار، جریان حلقه بسته، ترانسفورماتور بدون بار و جریان شارژ کابل را ایجاد و قطع می کند. این ترکیب می تواند هر جریانی را تا جریان اتصال کوتاه نامی قطع کند. فاصله ایزوله با اثر مستقیم و محفظه خاموش کننده قوس با عملکرد دستی و الکتریکی به هم مرتبط هستند. مکانیزم محرک منحصر به فرد آن محفظه خاموش کننده قوس را قادر می سازد تا ولتاژ بالا را فقط در لحظه بسته شدن و ساختن تحمل کند که حجم کم و وزن سبک را متوجه می شود.

خیر	مورد	واحد	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	ولتاژ نامی	KV	12	12
2	فرکانس نامی	HZ	50	50
3	جریان نامی	A	630	125
4	ولتاژ تحمل فرکانس برق 1 دقیقه ضربه رعد و برق مقاومت در برابر ولتاژ	KV	فاصله باز شدن محفظه خاموش کننده قوس: 30 فاز به فاز 42. در طول فاصله ایزوله 48 فاز به فاز 75; در طول فاصله جداسازی 85	فاصله باز شدن محفظه خاموش کننده قوس: 30 فاز به فاز 42. در طول فاصله ایزوله 48 فاز به فاز 75; در طول فاصله جداسازی 85
5	جریان دینامیکی نامی (پیک)	KA	50	-
6	جریان پایداری حرارتی 4S	KA	20	-
7	جریان قطع بار فعال نامی	A	630	125
8	جریان قطعی حلقه بسته نامی	A	630	125
9	جریان قطعی شارژ کابل	A	10	10
10	ظرفیت شکست ترانسفورماتور بدون بار	KVA	1250	1250
11	جریان قطعی اتصال کوتاه نامی	KA	-	31.5
12	جریان انتقال نامی، جریان دریافت نامی	A	-	2000
13	مدل فیوز	-	SDLAJ-12	SFLAJ-12
14	انرژی خروجی مهاجم	J	-	2-5 (متوسط)
15	جریان ایجاد اتصال کوتاه نامی	KA	50	50
16	جریان دینامیکی نامی کلید ارت	KA	50	50
17	جریان پایداری حرارتی 2S سوئیچ زمین	KA	20	20
18	ولتاژ نامی مدار کمکی	V	AC/CD220;110	AC/CD220;110
19	زمان عمر مکانیکی	-	10000	10000

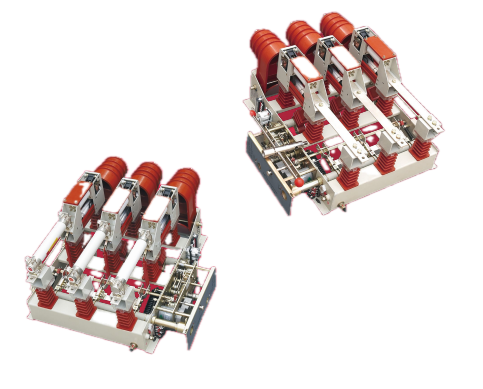

طرح کلی و اندازه نصب و تفکیک مؤلفه

خیر	جزء
1	تماس ثابت
2	پوشش عایق
3	شاتر
4	شاسی بلند
5	محفظه خاموش کننده قوس خلاء
6	بشقاب راهنما
7	فیوز
8	شفت ذخیره انرژی
9	محور سوئیچ زمین
10	پنل عملیات
