چگونه یک فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز می تواند ایمنی را در توزیع برق سربار بهبود بخشد

چکیده:حفاظت از خطای قابل اعتماد برای سیستم های توزیع برق هوایی ضروری است، به ویژه در جایی که ترانسفورماتورها، خطوط انشعاب و فیدرهای صنعتی در معرض اضافه بار، اتصال کوتاه، باد، باران و تغییرات دما هستند. یکفیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای بازترکیبی عملی از حفاظت در برابر جریان اضافه و عایق مکانیکی قابل مشاهده را فراهم می کند. طراحی و تولید شده توسطسانگائو، این دستگاه حفاظتی برای کاربردهای توزیع در فضای باز طراحی شده است که در آن وقفه قابل اطمینان خطا و تعمیر و نگهداری ساده بسیار مهم است.

فهرست مطالب

1. چرا فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز مهم است؟
2. فیوز خروجی چگونه کار می کند؟
3. ویژگی های کلیدی سوئیچ محافظ چیست؟
4. چه شرایط محیطی را می تواند تحمل کند؟
5. فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز کجا استفاده می شود؟
6. چگونه کنترل کیفیت قابلیت اطمینان محصول را بهبود می بخشد؟
7. خریداران هنگام انتخاب فیوز خروجی باید چه نکاتی را در نظر بگیرند؟
8. سوالات متداول

چرا فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز مهم است؟

شبکه های توزیع هوایی در محیط هایی کار می کنند که تجهیزات الکتریکی می توانند در معرض بارهای غیرقابل پیش بینی، اتصال کوتاه، طوفان، بادهای شدید و سایر شرایط خارجی قرار گیرند. نقصی که به سرعت جدا نمی شود می تواند از طریق شبکه توزیع گسترش یابد و به طور بالقوه به ترانسفورماتورها، هادی ها، سوئیچ ها و سایر تجهیزات گران قیمت آسیب برساند.

یکفیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای بازیک نقطه حفاظتی اختصاصی برای این سیستم ها فراهم می کند. هنگامی که جریان بیش از حد باعث ذوب شدن عنصر فیوز می شود، مسیر جریان قطع می شود. در همان زمان، مجموعه فیوز به طور مکانیکی از موقعیت تماس خود دور می شود و یک شکاف هوایی قابل مشاهده ایجاد می کند.

این ترکیب از قطع برق و ایزوله فیزیکی چندین مزیت عملی را ارائه می دهد:

• از ترانسفورماتورهای توزیع در برابر شرایط آسیب زای جریان اضافی محافظت می کند.
• به جداسازی خطاهای موضعی در خطوط انشعاب هوایی کمک می کند.
• نشانه ای به وضوح قابل مشاهده ارائه می دهد که یک فیوز کار کرده است.
• پشتیبانی از شناسایی سریعتر خطا و تعمیر و نگهداری
• از یک اصل عملیات مکانیکی نسبتاً ساده استفاده می کند.
• یک راه حل حفاظتی عملی برای زیرساخت های ابزار در فضای باز ارائه می دهد.

برای پیمانکاران برق و تیم های تدارکات برق به دنبال یکتامین کننده فیوز افت ولتاژ بالا، درک این ویژگی ها هنگام ارزیابی عملکرد حفاظت طولانی مدت مهم است.

فیوز خروجی چگونه کار می کند؟

اصل عملکرد یک فیوز تخلیه ساده اما بسیار موثر است. عنصر فیوز جریان عملیاتی معمولی را حمل می کند در حالی که در شرایط الکتریکی انتخاب شده دست نخورده باقی می ماند. هنگامی که یک اضافه بار یا جریان خطا از سطح عملکرد طراحی شده فیوز بیشتر شود، عنصر ذوب شده و مدار را قطع می کند.

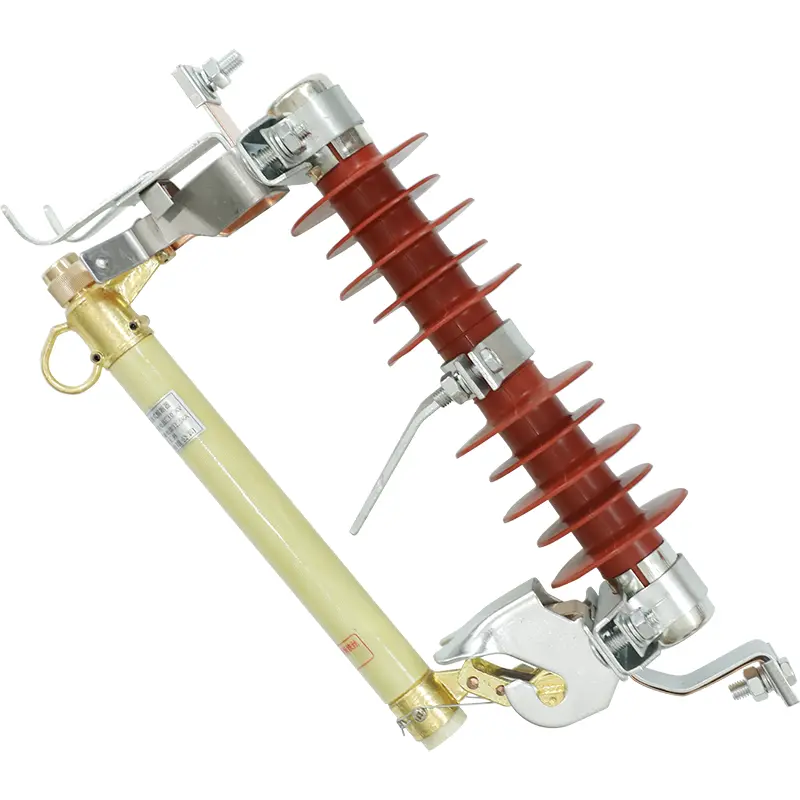

سپس عملکرد مکانیکی حذف اهمیت ویژه ای پیدا می کند. طراحی Sangao از بازوی ضامن دار فنری و مجموعه فیوز کششی استفاده می کند. هنگامی که عنصر فیوز ذوب می شود، کشش مکانیکی آزاد می شود. واحد فیوز به سمت بیرون و پایین حرکت می کند و یک جدایی فیزیکی قابل مشاهده بین تماس برق دار و لوله فیوز ایجاد می کند.

این دو نتیجه حفاظتی مهم ایجاد می کند:

1. قطع برق:عنصر فیوز ذوب شده مسیر فعلی را می شکند.
2. جداسازی قابل مشاهده:لوله فیوز از موقعیت عملیاتی خود پایین می‌آید و به پرسنل تعمیر و نگهداری اجازه می‌دهد تا نقطه حفاظتی عمل‌شده را راحت‌تر شناسایی کنند.

در مقایسه با ترتیبات حفاظتی که در آن فیوز خراب ممکن است از نظر فیزیکی نزدیک به موقعیت تماس اصلی خود باقی بماند، یک اقدام مثبت حذف می‌تواند شناسایی خطا را برای خدمه برق ساده‌تر کند.

ویژگی های کلیدی سوئیچ محافظ چیست؟

یک دستگاه حفاظت در فضای باز با کیفیت بالا باید عملکرد الکتریکی را با مقاومت مکانیکی و مقاومت محیطی ترکیب کند. فیوز خروجی سوئیچ محافظ ولتاژ بالا Sangao دارای چندین ویژگی است که برای محیط های توزیع بالای سر در نظر گرفته شده است.

ترکیبی از این ویژگی ها دستگاه را به ویژه برای کاربردهایی که حفاظت، دید، قابلیت نگهداری و دوام مکانیکی ملاحظات مهمی هستند، مناسب می کند.

چه شرایط محیطی را می تواند تحمل کند؟

تجهیزات حفاظت الکتریکی در فضای باز باید با وجود تغییر شرایط محیطی به طور قابل اعتمادی عمل کنند. با توجه به اطلاعات محصول منتشر شده Sangao، فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز بر اساس معیارهای عملکرد محیطی تعریف شده طراحی شده است.

این پارامترها به ویژه برای خریدارانی که در پروژه های توزیع در فضای باز کار می کنند مرتبط هستند. قبل از تهیه، مهندسان باید همیشه شرایط واقعی سایت، ولتاژ سیستم، نیازهای جریان، پیکربندی نصب، ارتفاع، و استانداردهای الکتریکی محلی قابل اجرا را بررسی کنند تا اطمینان حاصل کنند که تجهیزات انتخاب شده به درستی مشخص شده است.

فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز کجا استفاده می شود؟

مزیت اصلی یک فیوز خروجی توانایی آن در ارائه حفاظت موضعی در برابر جریان اضافه بدون نیاز به آرایش حفاظتی بسیار پیچیده است. این باعث می شود در چندین سناریو توزیع سربار مفید باشد.

محافظ ترانسفورماتور روی قطب

ترانسفورماتورهای توزیع نصب شده بر روی تیرهای برق نیاز به محافظت در برابر خطاهای ترانسفورماتور یا مدارهای پایین دست دارند. برای ایجاد یک نقطه حفاظتی اختصاصی، می توان یک فیوز خروجی در سمت ولتاژ بالا نصب کرد. اگر یک وضعیت اضافه جریان جدی رخ دهد، فیوز کار می کند و ترانسفورماتور آسیب دیده را از منبع تغذیه جدا می کند.

خطوط شعب روستایی و راه دور

خطوط هوایی طولانی می توانند چندین نقطه انشعاب داشته باشند و بارهای پراکنده جغرافیایی را ارائه دهند. نصب حفاظت در مکان‌های استراتژیک به جای اینکه اجازه دهد هر خطا بر بخش بزرگ‌تری از شبکه تأثیر بگذارد، به جداسازی مشکلات محلی کمک می‌کند.

فیدرهای توزیع صنعتی

تأسیسات معدنی، کارخانه‌های تولیدی و سایر مکان‌های صنعتی ممکن است از خطوط ورودی برای تأمین پست‌ها یا تجهیزات توزیع استفاده کنند. یک فیوز خروجی مشخص شده مناسب می تواند حفاظت از اتصال کوتاه اولیه و جریان اضافه را برای این مدارهای ورودی فراهم کند.

زیرساخت های کاربردی در فضای باز

از آنجایی که دستگاه برای نصب در فضای باز طراحی شده است، می توان آن را برای قطب های برق و سایر مکان های توزیع در معرض دید قرار داد که تجهیزات حفاظتی باید در مقابل استرس محیطی مقاومت کنند و در عین حال برای بازرسی و نگهداری در دسترس باشند.

چگونه کنترل کیفیت قابلیت اطمینان محصول را بهبود می بخشد؟

سازگاری مکانیکی به ویژه برای فیوز تخلیه مهم است زیرا حفاظت الکتریکی تنها بخشی از عملکرد آن است. پس از ذوب شدن عنصر فیوز، فیوز باید به صورت مکانیکی عمل کند.

سانگائو بیان می کند که تولید تابلو برق در فضای باز از چارچوب کیفیت ISO9001 پیروی می کند. فرآیند تولید این نوع تجهیزات حفاظتی شامل بررسی تراز مکانیکی، کالیبراسیون کشش فنری و آزمایش جریان مداوم است.

بنابراین، برای تیم های تدارکات، کنترل کیفیت باید از چند منظر ارزیابی شود:

• عملکرد الکتریکی:اطمینان حاصل کنید که عنصر فیوز و درجه جریان با سیستم مورد نظر مطابقت دارند.
• عملیات مکانیکی:پس از کارکرد فیوز، اقدام قطعی قابل اعتماد را بررسی کنید.
• ساختار عایق:یکپارچگی و دوام اجزای عایق را بررسی کنید.
• اتصال ترمینال:از سازگاری هادی مناسب و اتصالات الکتریکی مطمئن اطمینان حاصل کنید.
• تناسب زیست محیطی:شرایط عملکرد محصول را با محل نصب مطابقت دهید.
• ثبات تولید:تولید کننده ای را با روش های بازرسی و مدیریت کیفیت تعیین شده انتخاب کنید.

این ملاحظات به تبدیل خرید جزء اصلی به یک تصمیم سیستم حفاظتی کامل کمک می کند.

خریداران هنگام انتخاب فیوز خروجی باید چه نکاتی را در نظر بگیرند؟

انتخاب فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز نباید تنها بر اساس قیمت باشد. ابتدا باید سازگاری الکتریکی و شرایط کاربرد ارزیابی شود.

1. ولتاژ سیستم:ولتاژ نامی مورد نیاز شبکه توزیع سربار را تأیید کنید.
2. رتبه فعلی:یک عنصر فیوز مناسب برای بار عادی و شرایط خطای مورد انتظار را انتخاب کنید.
3. محیط نصب:دما، باد، ارتفاع، شرایط لرزه ای و قرار گرفتن در معرض آب و هوا را ارزیابی کنید.
4. الزامات ترانسفورماتور:اگر برای حفاظت ترانسفورماتور استفاده می شود، ویژگی های فیوز را با ظرفیت ترانسفورماتور و الزامات حفاظتی هماهنگ کنید.
5. سازگاری هادی:طراحی ترمینال و ابعاد هادی را قبل از نصب بررسی کنید.
6. الزامات نگهداری:در نظر بگیرید که آیا مکانیسم ترک تحصیل، دید و دسترسی کافی را برای تیم های تعمیر و نگهداری محلی فراهم می کند یا خیر.
7. توانایی سازنده:تجربه تولید، مدیریت کیفیت، روش های آزمایش و پشتیبانی فنی را ارزیابی کنید.

برای خریداران بین المللی که به دنبال aتولید کننده تجهیزات حفاظتی ولتاژ بالا در چینسانگائو طیف وسیعی از محصولات توزیع ولتاژ بالا را ارائه می دهد که حفاظت، سوئیچینگ، جداسازی و کاربردهای مرتبط را پوشش می دهد.

سوالات متداول

فیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای باز چیست؟

این یک دستگاه حفاظتی ولتاژ بالا در فضای باز است که برای قطع جریان بیش از حد و جداسازی فیزیکی مجموعه فیوز از تماس آن پس از کارکرد عنصر فیوز طراحی شده است. معمولاً برای محافظت از ترانسفورماتورها، خطوط انشعاب و تجهیزات توزیع سربار استفاده می شود.

چرا لوله فیوز بعد از خطا می افتد؟

عمل حذف یک نشانه فیزیکی قابل مشاهده است که فیوز کار کرده است. هنگامی که عنصر فیوز ذوب می شود، کشش مکانیکی در مجموعه عملیاتی آزاد می شود و به واحد فیوز اجازه می دهد تا به سمت پایین حرکت کند و یک شکاف هوا ایجاد کند.

آیا می توان از این فیوز برای ترانسفورماتورهای پایه دار استفاده کرد؟

بله. ترانسفورماتورهای توزیع بر روی قطب یکی از سناریوهای کاربردی اولیه برای این نوع وسایل حفاظتی است. وقتی فیوز به درستی انتخاب شده و با سیستم ترانسفورماتور و توزیع هماهنگ شود، می‌تواند حفاظت در برابر جریان اضافه را در سمت ولتاژ بالا ایجاد کند.

فیوز Sangao برای چه شرایطی در فضای باز طراحی شده است؟

مشخصات منتشر شده حاکی از دمای کاری محیط 30- تا 40+ درجه سانتی گراد، حداکثر سرعت باد 35 متر بر ثانیه و مناسب بودن برای نصب تا ارتفاع 1000 متری بدون تنظیم کارخانه است. پروژه های خارج از این شرایط باید قبل از خرید با سازنده ارزیابی شوند.

چرا جداسازی مرئی برای نگهداری مفید است؟

پس از کارکرد فیوز، لوله فیوز از موقعیت تماس عادی خود دور می شود. این یک شکست هوای فیزیکی قابل مشاهده ایجاد می کند که می تواند به پرسنل تعمیر و نگهداری کمک کند تا نقطه حفاظتی عمل شده را در طول عیب یابی و بازیابی سیستم شناسایی کنند.

خریداران چگونه باید یک مدل مناسب را انتخاب کنند؟

خریداران باید ولتاژ سیستم، جریان نامی، شرایط خطا، ظرفیت ترانسفورماتور در صورت لزوم، اتصالات هادی، شرایط محیطی، ارتفاع نصب و استانداردهای محلی قابل اجرا را ارزیابی کنند. تایید فنی با سازنده قبل از انتخاب نهایی توصیه می شود.

نتیجه گیری

یکفیوز خروجی سوئیچ محافظ ولتاژ بالا در فضای بازچیزی بیش از یک عنصر فیوز ساده است: وقفه جریان اضافه، جداسازی مکانیکی خروج، نشانگر خطای قابل مشاهده و حفاظت سازه در فضای باز را در یک راه حل عملی ترکیب می کند. برای شبکه های توزیع هوایی، ترانسفورماتورهای پایه، خطوط انشعاب روستایی و فیدرهای صنعتی، انتخاب یک دستگاه مهندسی شده مناسب می تواند به بهبود حفاظت از تجهیزات و ساده سازی تعمیر و نگهداری خطا کمک کند. با قابلیت‌های تولید و رویه‌های کنترل کیفیت،سانگائومی تواند از مشتریانی که به دنبال تجهیزات حفاظتی توزیع ولتاژ بالا قابل اعتماد هستند پشتیبانی کند. اگر در حال برنامه ریزی یک پروژه توزیع برق جدید هستید یا به یک راه حل مناسب برای شبکه فعلی خود نیاز دارید،با ما تماس بگیریدبرای بحث در مورد الزامات برنامه، مشخصات فنی، و نیازهای تدارکات.
