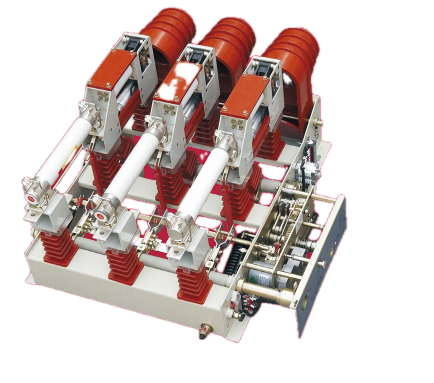

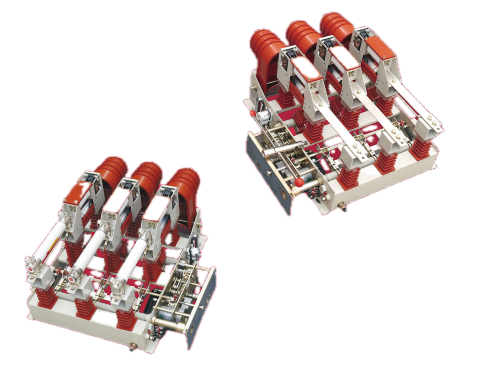

دستگاه ترکیبی سوئیچ و فیوز بار خلاء

سوئیچ قطع بار خلاء و دستگاه ترکیب فیوز یک قطع کننده خلاء را با یک سیستم هماهنگی حرکت فیوز یکپارچه می کند. در شرایط بار معمولی، سوئیچ به طور مستقل عمل می کند. هنگامی که یک جریان خطا از درجه فیوز بیشتر شود، پین ضربه‌گیر فیوز به طور مکانیکی مکانیسم قطع سوئیچ را فعال می‌کند و کنتاکت‌های اصلی را باز می‌کند و مدار را پاک می‌کند. فاصله ایزوله با اثر مستقیم و فاصله باز قطع کننده در یک حرکت به دست می آید. یک کرکره ارت که با سوئیچ ارت قفل شده است، یک اتصال زمین قابل مشاهده برای تعمیر و نگهداری فراهم می کند. این دستگاه با ولتاژ 12 کیلو ولت و 630 آمپر با جریان مقاومت کوتاه 20 کیلو آمپری، برای خدمات قابل اعتماد در شبکه های توزیع شهری و روستایی ساخته شده است.

اصل کار

در داخل قطع کننده خلاء، کنتاکت ها در یک محیط با خلاء بالا (معمولا زیر 10-4 Pa) مهر و موم می شوند. هنگامی که کنتاکت ها تحت بار جدا می شوند، یک قوس بخار فلزی از مواد تماس تبخیر شده تشکیل می شود. با این حال، از آنجا که خلاء عملاً حاوی هیچ مولکول گازی برای یونیزاسیون نیست، قوس نمی تواند خود را حفظ کند و در اولین عبور جریان AC از صفر طبیعی خاموش می شود. بخار فلز به سرعت بر روی سطوح تماس و محافظ متراکم می شود و قدرت دی الکتریک را در عرض میلی ثانیه بازیابی می کند. این روش خاموش کردن قوس به هیچ رسانه خارجی (روغن یا SF6) نیاز ندارد و منجر به حداقل فرسایش تماسی می شود.

مزایای محصول

سوئیچینگ و حفاظت ترکیبی

سوئیچ قطع کننده بار خلاء ما و دستگاه ترکیبی فیوز، تعویض بار معمولی را انجام می‌دهند و با فیوزها، قطع اتصال کوتاه را ایجاد می‌کنند. این امر نیاز به قطع کننده مدار مجزا در هر فیدر را از بین می برد و هزینه سرمایه را کاهش می دهد.

رد پای فشرده

مکانیزم درایو تنش ولتاژ را بر روی قطع کننده در خارج از لحظه سوئیچینگ کاهش می دهد و اجازه می دهد یک قطع کننده کوچکتر و اندازه کلی دستگاه ایجاد شود. این امکان طرح‌بندی با چگالی بالاتر را در واحدهای اصلی حلقه و پست‌های فشرده فراهم می‌کند.

عملیات تک ضربه ای

فاصله ایزوله و فاصله باز قطع کننده در یک حرکت به دست می آید و توالی سوئیچینگ را ساده می کند و احتمال خطای اپراتور را کاهش می دهد.

ارت قابل مشاهده برای ایمنی

کرکره ارت که با سوئیچ ارت قفل شده است، نشانه فیزیکی و بصری ایزوله را ارائه می دهد و امکان دسترسی ایمن به تعمیر و نگهداری بدون دستگاه های ارت اضافی را فراهم می کند.

فناوری بدون SF‑

وقفه خلاء نگرانی‌های مربوط به گازهای گلخانه‌ای را از بین می‌برد و از رسیدگی، آزمایش نشت و روش‌های پر کردن مجدد مرتبط با تجهیزات SF6 جلوگیری می‌کند.

عیب یابی

عملکرد مکرر فیوز معمولاً نشان دهنده مشکلات اساسی سیستم است. موارد زیر علل اولیه و اقدامات اصلاحی هستند:

اتصال کوتاه سیستم: هنگامی که یک اتصال کوتاه رخ می دهد، جریان خطا به سرعت عنصر فیوز را ذوب می کند. قبل از تعویض فیوز با درجه بندی صحیح، عیب باید مشخص و برطرف شود (به عنوان مثال، کابل تعمیر یا تعویض تجهیزات معیوب).

اضافه بار پایدار: عملکرد مداوم بالاتر از جریان نامی گرمای بیش از حد تولید می کند و باعث ذوب شدن فیوز می شود. بار باید به اندازه دستگاه کاهش یابد یا درجه فیوز باید با هماهنگی مطالعات حفاظتی سیستم ارتقا یابد.

انتخاب نادرست فیوز: اگر درجه بندی عنصر فیوز برای برنامه بسیار کم باشد، عملیات مزاحم رخ خواهد داد. درجه فیوز را در برابر ظرفیت ترانسفورماتور یا فیدر بررسی کنید و با عنصر با اندازه مناسب مطابق نمودارهای هماهنگی سازنده جایگزین کنید.

پارامترهای فنی

محیط های کاربردی

شبکه های حلقه شهری

کلید قطع بار خلاء و دستگاه ترکیب فیوز به عنوان یک سوئیچ مقطعی در واحدهای اصلی حلقه (RMUs) عمل می کند. ابعاد جمع و جور، که از طریق طراحی مکانیزم محرک به دست می‌آیند، امکان تنظیمات تابلو برق با چگالی بالاتر را در پست‌های شهری با محدودیت فضا فراهم می‌کنند. سوئیچ ارت یکپارچه فرآیندهای تعمیر و نگهداری را ساده می کند و زمان خاموشی را در طول کار برنامه ریزی شده کاهش می دهد.

تاسیسات صنعتی

برای کارخانجات صنعتی با چندین مرکز بارگذاری، سوئیچ خلاء بار شکستن و واحد ترکیب فیوز، سوئیچ بار را در ترانسفورماتورها و نقاط تغذیه کننده فراهم می کند. گزینه ترکیبی سوئیچ-فیوز، حفاظت از اتصال کوتاه را بدون هزینه قطع کننده مدار خلاء کامل ارائه می دهد، مناسب برای فیدرهای غیر بحرانی که در آن حفاظت از خطا در بالادست ارائه می شود.

شبکه های توزیع روستایی

توزیع روستایی چالش های خاصی را به همراه دارد: طول فیدر طولانی، بارگذاری متغیر و نوسانات ولتاژ. در پایان فیدرهای طولانی 10 کیلو ولت، افت ولتاژ در دوره های اوج بار می تواند قابل توجه باشد و در نتیجه ولتاژ پایین در محل مشتری ایجاد شود. این دستگاه از دو طریق به این موضوع می پردازد. اول، نصب در نقاط استراتژیک در امتداد فیدرهای طولانی به اپراتورهای شبکه اجازه می دهد تا خط را قطعه بندی کنند، خطاها را جدا کرده و مناطق قطع را کاهش دهند. دوم، این دستگاه می تواند شیرهای ترانسفورماتور و بانک های خازن را تغییر دهد و به اپراتورها اجازه می دهد تا پروفایل های ولتاژ را به طور موثرتری مدیریت کنند. در مناطق روستایی، نیاز به تعمیر و نگهداری کم دستگاه بسیار ارزشمند است - خدمه تعمیر و نگهداری ممکن است مسافت های قابل توجهی را برای رسیدن به یک سایت طی کنند، بنابراین قابلیت اطمینان تجهیزات بین بازدیدها مستقیماً هزینه های عملیاتی را کاهش می دهد.

سوالات متداول

Q1: قطع کننده خلاء چگونه قوس را خاموش می کند؟

هنگامی که کنتاکت های داخل قطع کننده خلاء تحت بار جدا می شوند، یک قوس بخار فلزی بین سطوح تماس تشکیل می شود. از آنجایی که قطع کننده خلاء بالایی را با تعداد کمی مولکول گاز در دسترس برای یونیزاسیون حفظ می کند، قوس نمی تواند خود را حفظ کند و در اولین عبور طبیعی جریان از صفر خاموش می شود. این روش خاموش کردن قوس کارآمد، سریع است و نیازی به رسانه خاموش کننده قوس خارجی ندارد.

Q2: چه چیزی باعث عملکرد مکرر فیوز می شود و چگونه به آن رسیدگی می شود؟

عملکرد مکرر فیوز معمولاً نشان دهنده خطاهای سیستم است. دلایل اصلی عبارتند از: اتصال کوتاه سیستم (جریان خطا عنصر فیوز را ذوب می کند؛ قبل از تعویض فیوز با درجه بندی صحیح، عیب باید مشخص و برطرف شود)، اضافه بار پایدار (عملکرد بالاتر از جریان نامی برای دوره های طولانی؛ بار باید کاهش یابد)، یا انتخاب نادرست فیوز (رده بندی عنصر فیوز برای کاربرد بسیار کم است؛ درجه فیوز باید با فیوز صحیح جایگزین شود).

Q3: کلید قطع بار خلاء و دستگاه ترکیب فیوز معمولاً در کجا اعمال می شوند؟

این دستگاه برای سیستم های ولتاژ متوسط ​​AC سه فاز مناسب است. کاربردهای معمولی شامل واحدهای اصلی حلقه (RMUs)، پست‌های فشرده، کلیدهای تقسیم‌بندی خط توزیع، و حفاظت ترانسفورماتور هنگام ترکیب با فیوزها است.

Q4: آیا این دستگاه می تواند جایگزین قطع کننده مدار خلاء شود؟

خیر. این دستگاه برای تعویض بار طراحی شده است و در صورت مجهز شدن به فیوز، حفاظت در برابر اتصال کوتاه را فراهم می کند. قطع کننده مدار خلاء طوری طراحی شده است که هم جریان های بار معمولی و هم جریان های خطای اتصال کوتاه را مستقیماً قطع کند. برای کاربردهایی که حفاظت از خطای بالادست از قبل ارائه شده است، این دستگاه راه حل مقرون به صرفه تری نسبت به قطع کننده مدار خلاء کامل ارائه می دهد.

چرا SanGao را انتخاب کنید؟

1. قابلیت تولید

SanGao یک سایت 10 mu (6667 متر مربع) در لیوشی، ژجیانگ، با 10000 متر مربع فضای تولیدی، مسکن اختصاص داده شده مونتاژ و خطوط آزمایش برای تابلوهای ولتاژ متوسط ​​را اداره می کند.

2. تیم فنی

این شرکت 120 پرسنل، از جمله 20 مهندس سطح متوسط ​​تا ارشد را به کار می گیرد که طراحی مکانیک، عایق ولتاژ بالا و تضمین کیفیت را پوشش می دهند. سرمایه ثبت شده 81.68 میلیون یوان، کل دارایی ها تقریباً 200 میلیون یوان است.

3. سیستم های کیفیت تایید شده

تولید تحت گواهینامه های ISO 9001:2008، ISO 14001 و ISO 45001 انجام می شود. اینها نیاز به کنترل مستند عرضه کننده، بازرسی ورودی، بررسی های حین فرآیند و آزمایش پذیرش نهایی دارند.

4. قابلیت ردیابی فرآیند

n سیستم ERP مواد، عملیات تولید و سوابق آزمایش را ردیابی می کند. هر واحد با داده های آزمایشی بایگانی شده برای قابلیت ردیابی کامل سریال می شود.

5. آزمایش روتین

هر دستگاه تحت آزمایش های مقاومت دی الکتریک (مدار اصلی و زمین)، آزمایش های عملکرد مکانیکی تحت کنترل دستی و الکتریکی و اندازه گیری مقاومت تماس قرار می گیرد. واحدهای نمونه تحت آزمایش های جریان کوتاه مدت برای اعتبارسنجی 20 کیلو آمپر در 4 ثانیه قرار می گیرند.

6. مشارکت های فنی

SanGao با Xi'an Senyuan، موسسه تحقیقات برق پکن، و موسسه تحقیقات ولتاژ بالا شیان برای آزمایش نوع و انطباق با استانداردهای GB و IEC همکاری می کند.

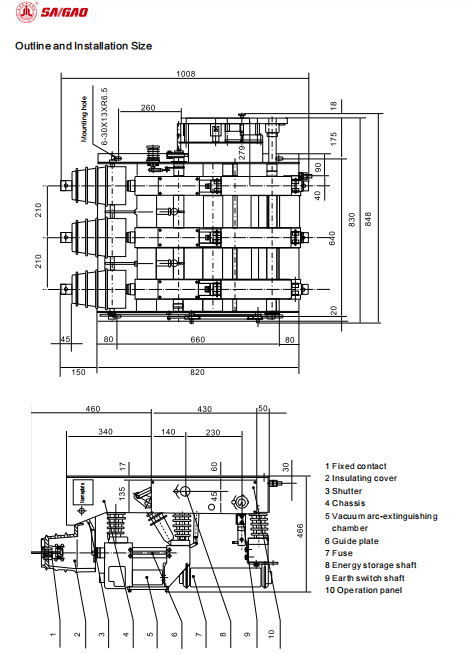

تجزیه مولفه

خیر	جزء
1	تماس ثابت
2	پوشش عایق
3	شاتر
4	شاسی بلند
5	محفظه خاموش کننده قوس خلاء
6	بشقاب راهنما
7	فیوز
8	شفت ذخیره انرژی
9	محور سوئیچ زمین
10	پنل عملیات
