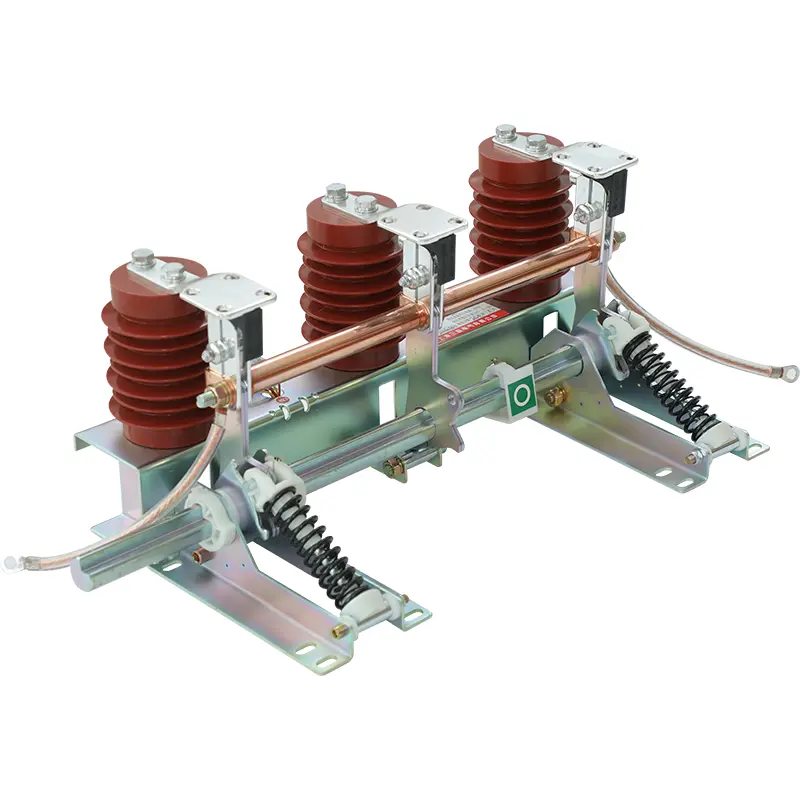

سوئیچ ولتاژ بالا سوئیچ

سوئیچ ولتاژ بالا که در چین ساخته شده است. از سوئیچ Sangao برای خاموش کردن جریان مدار کوتاه استفاده می شود و از ظرفیت بسته شدن مدار کوتاه خاص و همچنین ثبات حرارتی پویا برخوردار است. از آنجا که نیازی به شکسته شدن جریان بار و جریان مدار کوتاه ندارد ، هیچ دستگاه خاموش کننده قوس وجود ندارد. انتهای پایین سوئیچ گوشتی معمولاً از طریق یک ترانسفورماتور جریان به نقطه زمینی متصل می شود. ترانسفورماتور فعلی می تواند سیگنال هایی را برای محافظت از رله فراهم کند.

ساختارهای زیادی از سوئیچ های گوشتی وجود دارد. از جمله قطب تک ، قطب دو و سه سوئیچ قطب. سوئیچ های گوشتی تک قطب فقط در سیستم های زمینی خنثی استفاده می شوند. قطب دوتایی و سه ساختار قطب در سیستم های بی اساس نقطه خنثی استفاده می شود و یک مکانیسم عملیاتی را به اشتراک می گذارد.

از سوئیچ ولتاژ بالا در سوئیچ استفاده می شود تا پس از قطع خط برق از منبع تغذیه ، بار باقیمانده را بکشید. حتی اگر قطع کننده مدار و جداکننده مدار را قطع یا باز کنند ، بار باقیمانده همچنان در مدار باقی می ماند. از سوئیچ گوشتی معمولاً برای آزاد کردن بار استفاده می شود.

سوئیچ ولتاژ بالا دارای مکانیسم بسته شدن سریع است. آنها می توانند در صورت بروز جریان های غیر طبیعی از تکنسین ها و کارگران محافظت کنند. آنها برای مقاومت در برابر مدارهای کوتاه طراحی شده اند. آنها همچنین می توانند موتوری شوند. به عنوان مثال ، سوئیچ های گوشتی ولتاژ بالا و سوئیچ های گوشتی با سرعت بالا. سوئیچ گوش در پست می تواند یک مدار کوتاه تولید کند و در نتیجه سایر تجهیزات الکتریکی را از آسیب محافظت می کند. از آن در رابطه با انواع سوئیچ ولتاژ بالا استفاده می شود و همچنین می تواند در هنگام تعمیرات تجهیزات الکتریکی ولتاژ بالا به عنوان یک دستگاه محافظ استفاده شود.

سوئیچ گوش ، قطع کننده مدار و سوئیچ جداسازی همه در واحد اصلی حلقه (RMU) وصل شده اند. اگر مدار برای تعمیر و نگهداری یا دلایل دیگر نیاز به قطع یا قطع ارتباط داشته باشد ، باید توالی عملیاتی صحیح این سه دستگاه (سوئیچ گوشتی ، قطع کننده مدار و سوئیچ جداسازی) دنبال شود. اگر مراحل صحیح رعایت نشود ، نه تنها مدار و تجهیزات آسیب می بینند ، بلکه شما نیز در معرض خطر قرار می گیرند. برای نصب کامل این مؤلفه ها ، می توانید با Elecspare ، یک تولید کننده GIS Switchgear تماس بگیرید تا رسانه های عایق مطمئن را برای تجهیزات خود فراهم کنید.

سوئیچ های گوشتی و قطع کننده ها اغلب در یک دستگاه ترکیب می شوند. در این حالت ، قطع کننده علاوه بر مخاطبین اصلی ، به سوئیچ گوشتی مجهز شده است ، که پس از باز کردن برای یک انتهای قطع کننده استفاده می شود. مخاطبین اصلی و سوئیچ های گوشتی معمولاً از نظر مکانیکی به هم پیوسته اند ، به طوری که هنگام بسته شدن قطع کننده ، سوئیچ گوشتی بسته نمی شود و با بسته شدن سوئیچ گوش ، مخاطبین اصلی نمی توانند بسته شوند.

سوئیچ های گوشتی را می توان به انواع باز و بسته تقسیم کرد. سیستم رسانا سوئیچ گوشتی باز مانند قطع کننده در معرض هوا قرار دارد. سیستم رسانا سوئیچ گوشتی بسته در SF6 زنده یا عایق (مانند روغن) محصور شده است.

تمرکز سوئیچ سرچشمه پستی به مراتب کمتر از عموم مردم است و به اندازه سیستم ولتاژ کم به سمت ایمنی محور نیست. این امر بیشتر بر قابلیت اطمینان منبع تغذیه ، قابلیت اطمینان محافظت و تأثیر تجهیزات در صورت داشتن یک مدار کوتاه متمرکز است. از آنجا که مسیر فعلی عمدتاً با زمینی مسدود می شود ، تنها دامنه رایج ترین مرحله به مدار کوتاه زمین تحت تأثیر انتخاب سیستم زمینی قرار می گیرد.
