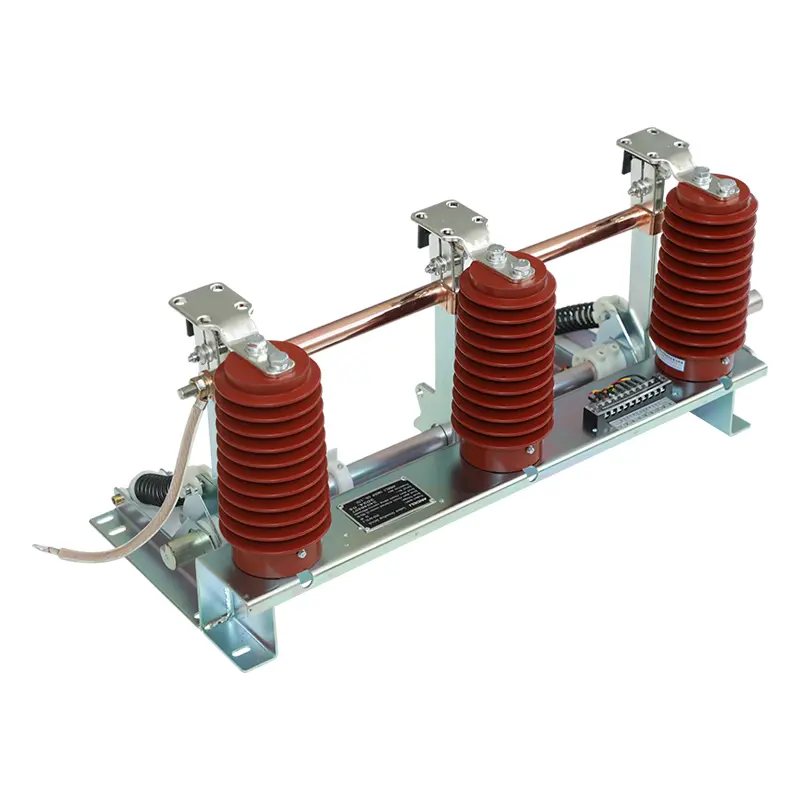

کلید ولتاژ بالا تعبیه شده در زمین

سوئیچ اتصال زمین داخلی SanGao به طور گسترده توسط تولید کنندگان تابلو برق، پست های ترانسفورماتور و پروژه های توزیع صنعتی که اندازه فشرده و عملکرد حفاظت از زمین را دنبال می کنند، تامین می شود. این طرح ساختاری یکپارچه که برای مونتاژ بدون درز با بدنه کابینت ولتاژ بالا بهینه شده است، ایزوله کامل مدار را امکان پذیر می کند، خطرات شوک ولتاژ باقیمانده را حذف می کند و پایداری کلی تمام جریان های تعمیر و نگهداری در محل را افزایش می دهد.

طراحی یکپارچه زمین برای سیستم‌های کلیدی فشرده

سیستم های سوئیچگیر مدرن نه تنها به عملکرد الکتریکی بلکه به استفاده کارآمد از فضای داخلی نیز نیاز دارند. نصب تجهیزات زمینی جداگانه ممکن است پیچیدگی کابینت را افزایش دهد و به ترتیبات نصب اضافی نیاز داشته باشد.

طراحی داخلی، عملکرد زمین را مستقیماً در ساختار تابلو ادغام می کند و به کابینت اجازه می دهد تا بدون اشغال فضای خارجی غیر ضروری به عملکرد ایمن تری دست یابد.

اهداف اصلی عبارتند از:

• ایجاد مسیر اتصال به زمین پس از ایزوله سازی الکتریکی

• محافظت از پرسنل تعمیر و نگهداری در برابر ولتاژ تصادفی

• پشتیبانی از بازرسی ایمن اجزای تابلو برق

• بهبود هماهنگی بین تجهیزات زمین و ساختار کابینت

برای سازندگان تابلو برق، سوئیچ زمینی داخلی سوئیچ ولتاژ بالا طراحی کابینت را ساده کرده و هماهنگی کلی تجهیزات را بهبود می بخشد.

چگونه یک سازه زمین داخلی ایمنی کابینت را بهبود می بخشد؟

کابینت سوئیچ ولتاژ بالا شامل اجزای الکتریکی متعددی از جمله شین ها، قطع کننده های مدار و اتصالات کابل می باشد. در طول تعمیر و نگهداری، حتی اجزای جدا شده ممکن است دارای ولتاژ یا انرژی الکتریکی باقیمانده باشند.

سوئیچ اتصال زمین به ایجاد یک اتصال زمین با امپدانس کم برای بهبود شرایط ایمنی کمک می کند.

فرآیند عملیات معمولی:

1. مدار از منبع تغذیه قطع شده است.

2. شرایط ایزوله تایید شده است.

3. کلید زمین بسته است.

4. کار تعمیر و نگهداری پس از تایید زمین شروع می شود.

ساختار یکپارچه سوئیچ زمین داخلی داخلی کلید فشار قوی کمک می کند تا اطمینان حاصل شود که موقعیت زمین به مدار محافظت شده نزدیکتر است و هماهنگی سیستم را بهبود می بخشد.

طراحی سازه با تمرکز بر ادغام کلید

عملکرد سوئیچ اتصال زمین داخلی هم به کیفیت اتصال الکتریکی و هم به تطابق مکانیکی با کابینت بستگی دارد.

اجزای اصلی شامل:

• مجموعه چاقوی زمین

• تماس ایستا

• شفت دوار

در طول عملیات بسته شدن، مکانیزم عملیاتی شفت چرخان و چاقوی زمین را به سمت موقعیت تماس هدایت می کند. مکانیزم فنر به ایجاد فشار تماس پایدار پس از رسیدن تیغه زمین به موقعیت بسته شدن کمک می کند.

این کلید سوئیچ ولتاژ بالا تعبیه شده در زمین پشتیبانی می کند:

اتصال تماس قابل اعتماد

تیغه اتصال به زمین تماس محکمی با تماس ایستا برقرار می کند تا یک مسیر زمینی پایدار ایجاد کند.

دقت موقعیت مکانیکی

حرکت دقیق به اطمینان از موقعیت های باز و بسته صحیح در داخل تابلو کمک می کند.

پایداری عملیات طولانی مدت

ساختار مکانیکی بهینه شده خطر مشکلات عملیاتی ناشی از تعویض مکرر را کاهش می دهد.

مناطق کاربردی برای حفاظت یکپارچه زمین

کابینت سوئیچ فشار قوی داخلی

سازندگان تابلو برق از سوئیچ زمینی داخلی تعبیه شده با ولتاژ بالا برای تکمیل عملکرد کابینت و در عین حال حفظ چیدمان داخلی فشرده استفاده می کنند.

ایستگاه های توزیع صنعتی

کارخانجات با سیستم های قدرت ولتاژ متوسط ​​نیاز به روش های نگهداری ایمن برای ترانسفورماتورها، فیدرها و تجهیزات الکتریکی دارند. زمین یکپارچه به اپراتورها کمک می کند تا شرایط کار ایمن تری را آماده کنند.

پست ها و تاسیسات توزیع برق

پست‌ها برای فعالیت‌های تعمیر و نگهداری که شامل کلیدهای مدار، شین‌ها و محفظه‌های کابل می‌شوند، به ترتیبات اتصال به زمین نیاز دارند.

پروژه های زیرساخت برق

تأسیسات تجاری بزرگ، سیستم‌های حمل‌ونقل و پروژه‌های انرژی اغلب به راه‌حل‌های سوئیچ‌گیر فشرده نیاز دارند که در آن کارایی فضای داخلی مهم است.

سوالات متداول

1. چرا یک سوئیچ اتصال به زمین در داخل تابلو برق نصب می شود؟

طراحی داخلی اجازه می دهد تا حفاظت از زمین در ساختار کابینت ادغام شود، فضای نصب را صرفه جویی کند و هماهنگی سیستم را بهبود بخشد.

2. عملکرد زمین چه حفاظتی را فراهم می کند؟

سوئیچ زمین داخلی تعبیه شده کلید ولتاژ بالا به ایجاد یک مسیر زمین ایمن در طول تعمیر و نگهداری کمک می کند و خطرات ناشی از ولتاژ تصادفی، جریان القایی یا الکتریسیته ساکن را کاهش می دهد.

3. آیا می توان از این تجهیزات با طرح های مختلف تابلو برق استفاده کرد؟

بله. سازگاری نصب باید با توجه به ساختار کابینت خاص و الزامات پروژه تأیید شود.

4. در حین نگهداری چه مواردی باید بررسی شود؟

اپراتورها باید حرکت مکانیکی، وضعیت تماس زمین و قابلیت اطمینان اتصال را در طول تعمیر و نگهداری برنامه ریزی شده بررسی کنند.
