سوئیچ زمین ولتاژ بالا

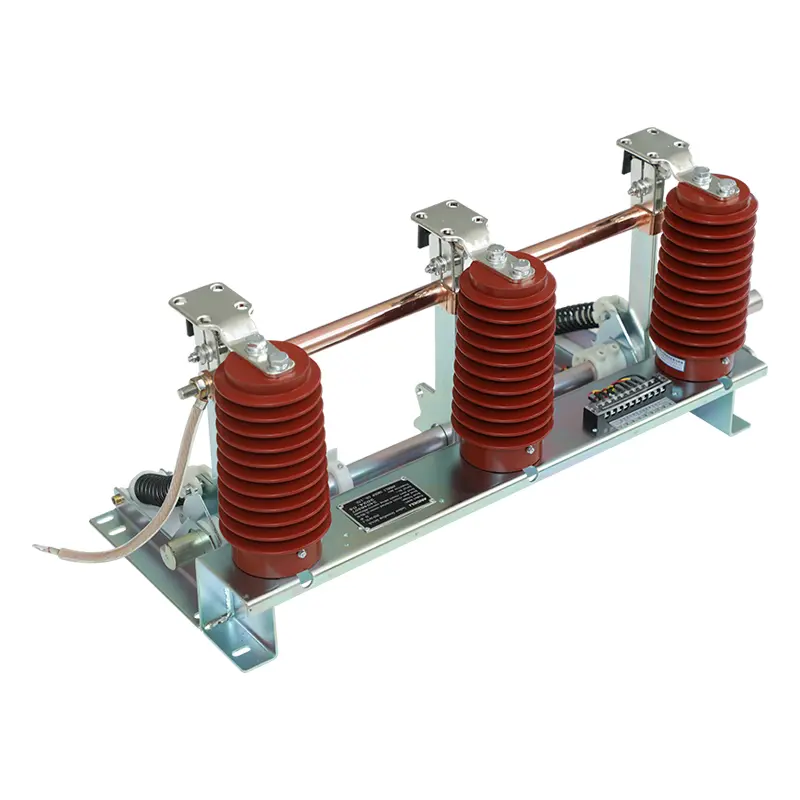

سوئیچ زمینی ولتاژ بالا با دوام SanGao برای سیستم برق سه فاز AC 50 (60) هرتز 3-12 کیلو ولت داخلی مناسب است و در ارتباط با کابینت های مختلف سوئیچ فشار قوی استفاده می شود. همچنین می توان از آن برای اتصال به زمین تعمیر و نگهداری تجهیزات الکتریکی با ولتاژ بالا استفاده کرد. ساختار اصلی آن سوئیچ زمین است که از یک براکت، یک مجموعه چاقوی زمین، یک کنتاکت استاتیک، یک سنسور، یک شفت چرخان، یک بازوی چرخان، یک فنر فشاری، یک آستین رسانا و یک اتصال انعطاف پذیر تشکیل شده است.

هنگامی که مکانیزم عملیاتی سوئیچ زمین را می بندد، گشتاور عمل باعث می شود شفت اصلی بر گشتاور مقاومت غلبه کند و بازوی میل لنگ را در جهت بسته شدن بچرخاند، به طوری که میله عملیاتی روی چاقوی زمین از نقطه مرده فنر فشاری عبور می کند و فنر فشاری انرژی آزاد می کند، به طوری که موقعیت سوئیچ زمین به سرعت در بسته شدن بسته می شود. چاقوی زمین در مجموعه چاقوی زمین به طور محکم و قابل اعتماد با قسمت فلنج (لبه چاقو) تماس ساکن از طریق فنر دیسکی در تماس است.

هنگامی که گشتاور اعمال می شود، شفت اصلی بر گشتاور اصلی و نیروی فنر غلبه می کند تا بازو را در جهت باز شدن بچرخاند و فنر فشاری چاقوی زمین عبور می کند.

هدف از کلید اتصال زمین چیست؟

سوئیچ اتصال زمین ولتاژ بالا برای تامین سیم های اتصال به زمین برای سیستم های زیرزمینی یا متصل به مثلث استفاده می شود.

سوئیچ زمین امکان اتصال بارهای فاز به فاز را فراهم می کند.

سوئیچ اتصال زمین در پست به منظور ایجاد یک اتصال زمین با امپدانس کم برای خنثی نگه داشتن سیستم به زمین متصل می شود.

سوئیچ اتصال به زمین در کابینت سوئیچ تضمین می کند که دامنه اضافه ولتاژ گذرا در هنگام خطای زمین سنگین محدود می شود.

برای زمین کردن تجهیزات الکتریکی برای برآوردن الزامات حفاظتی استفاده می شود.

عملکرد کلید ارت چیست؟

سوئیچ اتصال زمین ولتاژ بالا به قطع کننده مدار متصل می شود و هنگامی که کلید قطع می شود و خارج می شود، شینه مجاور کلید مدار به طور خودکار از طریق کلید اتصال به زمین متصل می شود. این فرآیند از تکنسین ها، پرسنل تعمیر و نگهداری و کاربران در برابر ولتاژهای تصادفی محافظت می کند.

برای جلوگیری از الکتریسیته ساکن و جریان القایی الکترومغناطیسی استفاده می شود. در دو یا چند خط انتقال هوایی در یک برج یا در اتصال موازی مجاور، زمانی که یک یا چند خط قطع می‌شوند، خطوط قطع شده به دلیل القای الکترومغناطیسی و القای الکترواستاتیک بین آنها و خطوط برق‌دار مجاور، ولتاژ القایی و جریان القایی تولید می‌کنند. بنابراین، کلیدهای اتصال زمین برای چنین خطوطی مناسب هستند.

کلید ولتاژ بالا برای بستن جریان اتصال کوتاه استفاده می شود. کلید اتصال زمین با جریان بسته شدن نامی اتصال کوتاه باید بتواند در هر ولتاژ اعمالی (از جمله ولتاژ نامی آن) و هر جریانی (از جمله جریان بسته شدن نامی اتصال کوتاه) بسته شود. جریان نامی بسته شدن اتصال کوتاه کلید زمین برابر با حداکثر جریان مقاومت نامی است.

سوئیچ اتصال زمین ولتاژ بالا در پست نقش مهمی در ترانسفورماتورهای قدرت بزرگ یا سنگین ایفا می کند زیرا شبکه برق را قادر می سازد یک نقطه مرجع ولتاژ ثابت داشته باشد. در غیر این صورت، ولتاژ ممکن است از مکانی به مکان دیگر متفاوت باشد. اطمینان از ایمنی ترانسفورماتورها و پرسنل با استفاده از برق.
