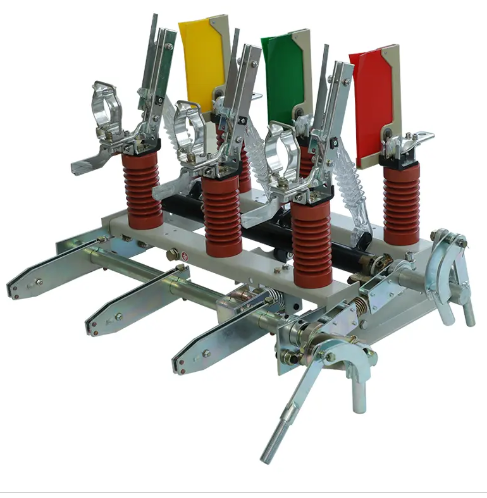

سوئیچ های قطع بار هوای Sangao: سوئیچینگ MV ایمن، ساده و پایدار

در چشم انداز برق در حال تحول امروز، اپراتورهای شبکه توزیع برای اطمینان از زمان کار، کاهش اثرات زیست محیطی و کاهش هزینه کل مالکیت با فشار فزاینده ای مواجه هستند. سوئیچ قطع بار هوا هر سه چالش را با طراحی آزمایش شده و در عین حال به طور مداوم بهبود یافته برطرف می کند. برخلاف کلیدهای SF6 که نیاز به جابجایی متناوب گاز دارند و خطرات گازهای گلخانه‌ای را به همراه دارند، یا دستگاه‌های پر از روغن که نیاز به تعمیر و نگهداری نامرتب دارند، سوئیچ هوا از فراوان‌ترین و بی‌ضررترین رسانه یعنی هوا استفاده می‌کند. سادگی مکانیکی آن به نقاط خرابی کمتری تبدیل می‌شود، در حالی که نشانگرهای موقعیت واضح و مکانیسم‌های به هم پیوسته، خطاهای عملیاتی را کاهش می‌دهند. به همین دلیل است که شرکت های آب و برق، توسعه دهندگان انرژی های تجدیدپذیر و تاسیسات صنعتی در سراسر جهان به سوئیچ های قطع بار هوا به عنوان راه حل ترجیحی انزوا و سوئیچینگ روی می آورند.

1. پارادایم قابلیت اطمینان سوئیچ های قطع بار هوا

چه چیزی باعث می شود که یک سوئیچ قطع بار هوا واقعا قابل اعتماد باشد؟ در سان گائو الکتریک، ما معتقدیم که هم افزایی چهار ستون است:سادگی ساختاری- قطعات متحرک کمتر حالت های خرابی را کاهش می دهد.عایق طبیعی- هوا خطرات نشت و سمیت را از بین می برد.انقراض قوس قوی- طراحی مغناطیسی و جریان هوا بهینه شده قطعی مداوم را تضمین می کند. وایمنی کاربر پسند- اینترلاک های مکانیکی و نشانگر وضعیت واضح از عملکرد نادرست جلوگیری می کند. این ویژگی ها از طریق آزمایش های دقیق و دهه ها تجربه میدانی در اقلیم های مختلف و شرایط بار تأیید می شوند.

1.1 چرا هوا - امر سبز

تلاش برای حذف تدریجی SF6 به دلیل پتانسیل بسیار بالای گرمایش جهانی (23500 ≈ GWP) در سرتاسر جهان شتاب می گیرد. در حالی که SF₆ عایق عالی ارائه می دهد، انتشارات چرخه عمر آن - از نشت تا دفع پایان عمر - بار زیست محیطی سنگینی را تحمیل می کند. کلیدهای قطع بار هوا یک جایگزین مستقیم و ثابت شده برای کاربردهای ولتاژ متوسط ​​ارائه می دهند. با هندسه الکترود مناسب و تکنیک‌های کنترل قوس، هوا می‌تواند به طور ایمن جریان بار را تا ۱۲۵۰ آمپر در ۲۴ کیلوولت قطع کند. علاوه بر این، سوئیچ‌های هوا ذاتاً در برابر تغییرات فشار گاز ناشی از تغییرات دما مصون هستند و عملکرد ثابتی را در آب‌وهوای خشن از بیابان‌ها تا پست‌های پست در ارتفاع بالا تضمین می‌کنند.

2. مزایای فنی اصلی

سوئیچ قطع بار هوای San Gao بر اساس اصول اثبات شده ساخته شده و در عین حال پیشرفت های مهندسی مدرن را برای افزایش قابلیت اطمینان، ایمنی و سهولت یکپارچه سازی در خود جای داده است. در زیر متمایز کننده های کلیدی است که محصول ما را متمایز می کند.

• ولتاژ نامی: 12 کیلو ولت / 24 کیلو ولت
• جریان نامی: 630A / 1250A
• ظرفیت اتصال کوتاه (پیک): 50 کیلو آمپر
• استقامت مکانیکی: ≥ 10000 عملیات
• استقامت الکتریکی: ≥ 5000 عملیات
• کلاس حفاظت: IP4X (داخلی) / IP54 (در فضای باز)
• دمای محیط: -25 ° C ~ + 55 ° C
• ارتفاع: تا 3000 متر

2.1 عملکرد خاموش کردن قوس

محفظه قوس از ترکیبی از میدان مغناطیسی طولی و جریان هوای خود تولید شده استفاده می کند. هنگامی که تماس متحرک از هم جدا می شود، قوس توسط نیروهای مغناطیسی به مجموعه ای از صفحات شکافنده قوس هدایت می شود، جایی که کشیده می شود، خنک می شود و در جریان صفر بعدی خاموش می شود. این روش سوزش تماس را به حداقل می رساند و قابلیت سوئیچینگ تکراری بالا را امکان پذیر می کند. San Gao طراحی را از طریق هزاران آزمایش وقفه، از جمله سناریوهای دقیق راه اندازی موتور و سوئیچینگ خازن-بانک، تأیید کرده است تا از عملکرد قابل اعتماد تحت شرایط سخت اطمینان حاصل کند.

2.2 مکانیسم عملیاتی - سادگی و امنیت

مکانیسم عملکرد در نسخه‌های انرژی ذخیره‌شده در فنر یا نسخه‌های دستی موجود است که هر دو دارای پیکربندی ضد پمپاژ و تماس کمکی هستند. دسته دستی بازخورد نیروی ارگونومیک را ارائه می دهد و نشانگر موقعیت به وضوح از فاصله دور قابل مشاهده است. برای کنترل از راه دور، یک درایو موتور اختیاری را می توان ادغام کرد که امکان اتصال بدون درز با SCADA و سیستم های اتوماسیون توزیع را فراهم می کند. سیستم اینترلاک تضمین می کند که سوئیچ نمی تواند باز یا بسته شود، مگر اینکه دنباله درستی رعایت شود، و به طور قابل توجهی خطر خطای انسانی را کاهش می دهد.

3. مشخصات عملکرد در یک نگاه

جدول زیر مقایسه سریع پارامترهای کلیدی بین سوئیچ قطع بار هوای San Gao و یک کلید قطع بار SF6 معمولی را ارائه می دهد که مزایای عملی فناوری عایق هوا را نشان می دهد.

4. حوزه های کاربردی کلیدی و ارزش

کلیدهای قطع بار هوا در طیف گسترده ای از شبکه های ولتاژ متوسط ​​مستقر هستند. در زیر برجسته ترین برنامه ها، همراه با مزایای خاصی که در هر زمینه ارائه می دهند، آورده شده است.

• شبکه های توزیع شهری و روستایی:به عنوان واحدهای اصلی روی قطب یا حلقه برای تقسیم بندی خط، انتقال بار و جداسازی خطا استفاده می شود - اتوماسیون فیدر و قابلیت اطمینان تامین را بهبود می بخشد.
• سیستم های برق صنعتی:موتورهای بزرگ، ترانسفورماتورها و فیدرها را در کارخانه‌ها، معادن و کارخانه‌های فرآوری کنترل می‌کند و جداسازی محلی و سوئیچینگ را بدون تعمیر و نگهداری پیچیده ارائه می‌دهد.
• نیروگاه های انرژی تجدید پذیر:مدارهای اینورتر یا ترانسفورماتور را در مزارع خورشیدی و بادی متصل و قطع می کند و دوچرخه سواری روزانه مکرر را به راحتی انجام می دهد.
• پروژه های زیرساختی:راه‌آهن‌ها، فرودگاه‌ها، مراکز داده و بیمارستان‌ها به سوئیچ‌های هوا برای جداسازی فیدر ورودی/خروجی، تضمین نگهداری ایمن و در دسترس بودن بالا متکی هستند.
• پست های ساختمان های تجاری:به عنوان کلید اصلی درآمد یا اتصال اتوبوس در مراکز خرید، برج‌های اداری و پردیس‌های آموزشی عمل می‌کند - به گواهی‌های ساختمان سبز کمک می‌کند.

در هر یک از این سناریوها، ماهیت سازگار با تعمیر و نگهداری سوئیچ هوا و شکستگی واضح و قابل مشاهده، آرامش خاطر را فراهم می کند. به عنوان مثال، در خطوط توزیع از راه دور، فقدان جابجایی گاز به طور قابل توجهی زمان حمل و نقل کامیون و تکنسین را کاهش می دهد. در مزارع خورشیدی، جایی که سوئیچ ها ممکن است چندین بار در روز کار کنند، استقامت مکانیکی بالا تضمین می کند که چندین سال خدمات بدون دردسر داشته باشید. این مزایای واقعی به این دلیل است که برنامه ریزان سیستم به طور فزاینده ای سوئیچ های قطع بار هوا را به عنوان گزینه پیش فرض برای تاسیسات ولتاژ متوسط ​​جدید و بازسازی شده مشخص می کنند.

5. چرا San Gao Electric – کیفیت و نوآوری

San Gao Electric فقط تولید کننده سوئیچ ها نیست - ما در ساخت زیرساخت های برق ایمن تر و هوشمندتر شریک هستیم. کارخانه 10000 متر مربعی ما که دفتر مرکزی آن در لیوشی، قلب صنعت برق چین است، و تیمی متشکل از بیش از 120 متخصص باتجربه به ارائه محصولاتی با بالاترین استانداردهای بین المللی اختصاص دارد. با سرمایه ثبت شده 81.68 میلیون یوان و مجموع دارایی های نزدیک به 200 میلیون یوان، ما از ثبات مالی و عمق فنی برای حمایت از پروژه های در مقیاس بزرگ در سراسر جهان برخوردار هستیم.

تعهد ما به کیفیت در گواهینامه های ISO9001، ISO14001 و OHSMS18001 منعکس شده است. ما روابط تجاری قوی در سراسر اروپا، آمریکا، استرالیا و آفریقا ایجاد کرده‌ایم و به عنوان یک شریک قابل اعتماد برای راه‌حل‌های ولتاژ بالا شهرت پیدا کرده‌ایم. فراتر از کلیدهای قطع بار هوا، مجموعه محصولات ما شامل سوئیچ های قطع بار خلاء، قطع کننده های مدار، قطع کننده ها، برقگیرها و لوازم جانبی ترانسفورماتور است - که حفاظت و کنترل جامعی را برای هر شبکه ولتاژ متوسط ​​ارائه می دهد.
