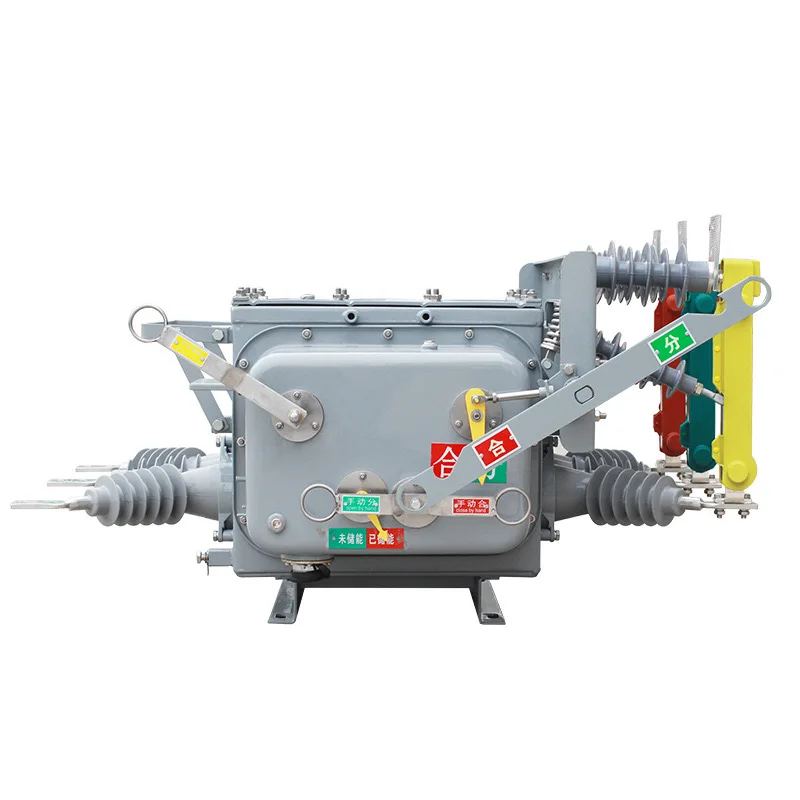

ماژول قطع کننده مدار سه فاز SanGao - ویژگی‌ها، حالت‌های کنترل، و اطلاعات برنامه

با رشد سریع اتوماسیون صنعتی و توزیع برق تجاری، قطع کننده های مدار سه فاز از دستگاه های محافظ ساده به واحدهای هوشمندی تبدیل شده اند که کنترل، حفاظت و ایزوله را با هم ترکیب می کنند. ماژول قطع کننده سه فاز SanGao، سازگار با محیط های شبیه سازی Simulink، دو حالت کنترل انعطاف پذیر را ارائه می دهد: کنترل سیگنال خارجی (0 ولت برای باز کردن، ولتاژ مثبت برای بسته شدن) و کنترل داخلی مبتنی بر تایمر (زمان های سوئیچینگ از پیش تعیین شده). این تطبیق پذیری یکپارچه سازی و آزمایش سیستم را بسیار ساده می کند. در این مقاله به جزئیات فنی این ماژول می پردازیم و راهنمایی عملی در مورد انتخاب و کاربرد ارائه می دهیم.

1. نمای کلی ماژول قطع کننده مدار سه فاز

ماژول قطع کننده مدار سه فاز SanGao از سه قطع کننده تک قطبی مستقل تشکیل شده است که به صورت مکانیکی در هم قفل شده اند تا به طور همزمان از طریق یک دسته ضامن کار کنند. می توان آن را به صورت سری با بارهای سه فاز وصل کرد تا همه فازها را به یکباره کنترل کند. مکانیسم خاموش کردن قوس مانند کلیدهای مدار استاندارد است و این ماژول شامل مدارهای snubber داخلی Rs-Cs برای سرکوب اضافه ولتاژ سوئیچینگ است که در هنگام اتصال به بارهای القایی یا منابع جریان ضروری است.

2. توابع اصلی و حالت های عملیاتی

بریکر سه فاز SanGao دو حالت کنترل را برای مطابقت با نیازهای مختلف برنامه ارائه می دهد. درحالت کنترل خارجی، نماد ماژول یک پورت ورودی کنترلی را نمایش می دهد که امکان سوئیچینگ در زمان واقعی از طریق سیگنال های Simulink را فراهم می کند. درحالت کنترل داخلی، زمان های سوئیچینگ در کادر گفتگو برای توالی های زمان بندی خودکار از قبل تنظیم شده است. در هر دو حالت، سیگنال کنترلی یکسان، هر سه قطع کننده را هدایت می کند و عملکرد همزمان را تضمین می کند.

2.1 نقش مدار Snubber

هنگامی که بریکر به بارهای القایی (مثلاً موتورها، ترانسفورماتورها) یا منابع جریان متصل می شود، باز کردن مدار می تواند اضافه ولتاژهای القایی بالایی ایجاد کند که ممکن است به عایق یا خود بریکر آسیب برساند. مدار اسنابر داخلی Rs-Cs به طور موثری این انرژی را جذب می کند، پیک اضافه ولتاژ را محدود می کند و از قطع کننده و تجهیزات پایین دست محافظت می کند. کاربران می توانند بسته به نوع بار، این مدار را فعال یا غیرفعال کنند.

2.2 ویژگی های سفر و مکانیسم "سفر رایگان".

ویژگی «بدون سفر» تضمین می‌کند که وقتی اضافه بار یا اتصال کوتاه اتفاق می‌افتد، مکانیسم داخلی باعث می‌شود که کنتاکت‌ها باز شوند و دستگیره به حالت خاموش حرکت کند. تلاش برای فشار دادن دستگیره، تا زمانی که عیب برطرف نشده و دستگیره مجدداً تنظیم شود، مخاطبین را دوباره نمی‌بندد. این یک مانع ایمنی ذاتی ایجاد می‌کند و از انرژی‌دهی مجدد در زمانی که یک خطا ادامه دارد، جلوگیری می‌کند.

• کنترل سیگنال خارجی (0 ولت / ولتاژ مثبت)
• کنترل تایمر داخلی
• مدار snubber Rs-Cs (اختیاری)
• مکانیسم بدون سفر
• ویژگی قطع سری تاخیر زمانی
• ظرفیت قطع اتصال کوتاه بالا

3. مشخصات فنی کلیدی توضیح داده شده است

انتخاب قطع کننده سه فاز مناسب نیاز به درک کامل پارامترهای فنی آن دارد. جدول زیر مشخصات اصلی ماژول SanGao و پیامدهای عملی آنها برای انتخاب را خلاصه می کند.

4. برنامه های کاربردی صنعتی و راهنمای انتخاب

کلیدهای مدار سه فاز به طور گسترده در مراکز کنترل موتور، تابلوهای توزیع، تجهیزات اتوماسیون صنعتی و لوازم ساختمان های تجاری استفاده می شود. بسته به کاربرد، آنها می توانند به عنوان سوئیچ های اصلی، دستگاه های حفاظت انشعاب یا سوئیچ های عملکرد موتور عمل کنند. در زیر موارد استفاده معمولی و نشانگرهای انتخاب آمده است.

4.1 حوزه های کاربردی اصلی

• کنترل موتور صنعتی:به عنوان راه‌انداز مستقیم بر روی خط استفاده می‌شود و برای جلوگیری از خاموش شدن جریان هجومی به مشخصه سفر تاخیر زمانی نیاز دارد.
• حفاظت از خط توزیع:نصب شده در بردهای توزیع اصلی یا فرعی برای محافظت در برابر اضافه بار و اتصال کوتاه، با هماهنگی مناسب با دستگاه های بالادست/پایین دست.
• مجموعه ژنراتورهای اضطراری:به عنوان قطع کننده خروجی ژنراتور عمل می کند، ایزوله می کند و در برابر جریان های اضافه گذرای احتمالی مقاومت می کند.
• سیستم های HVAC:از کمپرسورها، فن ها و سایر موتورها در تجهیزات تهویه مطبوع و تبرید محافظت می کند - همچنین به ویژگی های تاخیر زمانی نیاز دارد.

4.2 مراحل انتخاب

1. تعیین نوع بار:مقاومتی یا القایی؟ آیا هجوم شروعی دارد؟ این ویژگی سفر مورد نیاز را تعیین می کند.
2. محاسبه جریان عملیاتی:بر اساس توان و ولتاژ بار، حداکثر جریان خط را محاسبه کنید و یک حاشیه ایمنی 20 تا 30 درصد اضافه کنید.
3. تخمین جریان اتصال کوتاه:جریان اتصال کوتاه احتمالی را از سیستم تامین دریافت کنید. ظرفیت شکست شکن باید بیشتر باشد.
4. حالت کنترل را انتخاب کنید:کنترل سیگنال خارجی در صورت نیاز به عملکرد از راه دور / خودکار. تایمر داخلی اگر فقط نیاز به تعویض برنامه ریزی شده باشد.
5. نیاز snubber را در نظر بگیرید:برای بارهای القایی (موتورها، ترانسفورماتورها)، همیشه مدار اسنابر را فعال کنید.

5. ویژگی های حفاظت ایمنی

ایمنی مهمترین اولویت در طراحی الکتریکی است. بریکر سه فاز SanGao دارای مکانیسم های حفاظتی متعددی است که نه تنها از مدار و تجهیزات بلکه از پرسنل نیز محافظت می کند.

• حفاظت از اضافه بار:واحد تریپ حرارتی مغناطیسی مدار را زمانی باز می کند که جریان برای مدت طولانی از مقدار نامی بیشتر شود و از گرم شدن بیش از حد کابل جلوگیری می کند.
• حفاظت در برابر اتصال کوتاه:Trip مغناطیسی در صورت اتصال کوتاه فوراً عمل می کند و جریان خطا را در عرض میلی ثانیه قطع می کند تا آسیب را به حداقل برساند.
• عملکرد جداسازی:با دستگیره در موقعیت "خاموش"، فاصله تماس کافی و فاصله عایق یک شکست قابل مشاهده را فراهم می کند که الزامات جداسازی را برآورده می کند.
• جلوگیری از بازگشایی رایگان سفر:از بسته شدن مجدد در زمانی که یک خطا ادامه دارد جلوگیری می کند و خطر خطای انسانی را از بین می برد.
