چرا کلید اتصال زمین ولتاژ بالا برای ایمنی و نگهداری سیستم قدرت حیاتی است؟

در سیستم های انتقال و توزیع نیروی برق، ایمنی در درجه اول اهمیت قرار دارد. یکی از مؤلفه‌هایی که اغلب نادیده گرفته می‌شود، اما ضروری استسوئیچ زمین ولتاژ بالا. این دستگاه نقش حیاتی در حفاظت از تجهیزات و پرسنل در طول تعمیر و نگهداری، شرایط خطا و عملیات معمول دارد. این مقاله به بررسی این موضوع می‌پردازد که کلید اتصال زمین چه کار می‌کند، چگونه کار می‌کند، و چرا در تابلو برق و پست‌های فشار متوسط ​​ضروری است. ما همچنین به کیفیت ساخت، گواهینامه ها و قابلیت اطمینان آن نگاه می کنیمSanGao به این جزء الکتریکی حیاتی می آورد.

قهرمان گمنام ایمنی الکتریکی

وقتی به تجهیزات ولتاژ بالا فکر می کنیم، معمولاً کلیدهای مدار و ترانسفورماتورها به ذهنمان خطور می کند. با این حال،سوئیچ زمین ولتاژ بالابه همان اندازه برای بهره برداری و نگهداری ایمن سیستم های قدرت حیاتی است. این دستگاه که در داخل کابینت‌های تابلو برق یا پست‌ها نصب می‌شود، یک مسیر قابل اعتماد به زمین را فراهم می‌کند و تضمین می‌کند که تکنسین‌ها می‌توانند با خیال راحت روی تجهیزات بدون برق کار کنند و جریان‌های خطا به طور موثر مدیریت می‌شوند.

بدون کلید اتصال زمین که به درستی کار می کند، خدمه تعمیر و نگهداری با خطر برق رسانی تصادفی، ولتاژهای القایی از خطوط برق مجاور و اضافه ولتاژهای گذرا خطرناک مواجه خواهند شد.SanGaoیک شرکت فناوری پیشرفته مستقر در لیوشی، پایتخت برق چین، سال‌هاست که این قطعات ضروری را تولید می‌کند و به استانداردهای کیفی سختگیرانه پایبند بوده و به صنایع مختلف از نوسازی شبکه شهری گرفته تا نیروگاه‌های بادی خدمات می‌دهد.

سوئیچ زمین ولتاژ بالا چیست؟

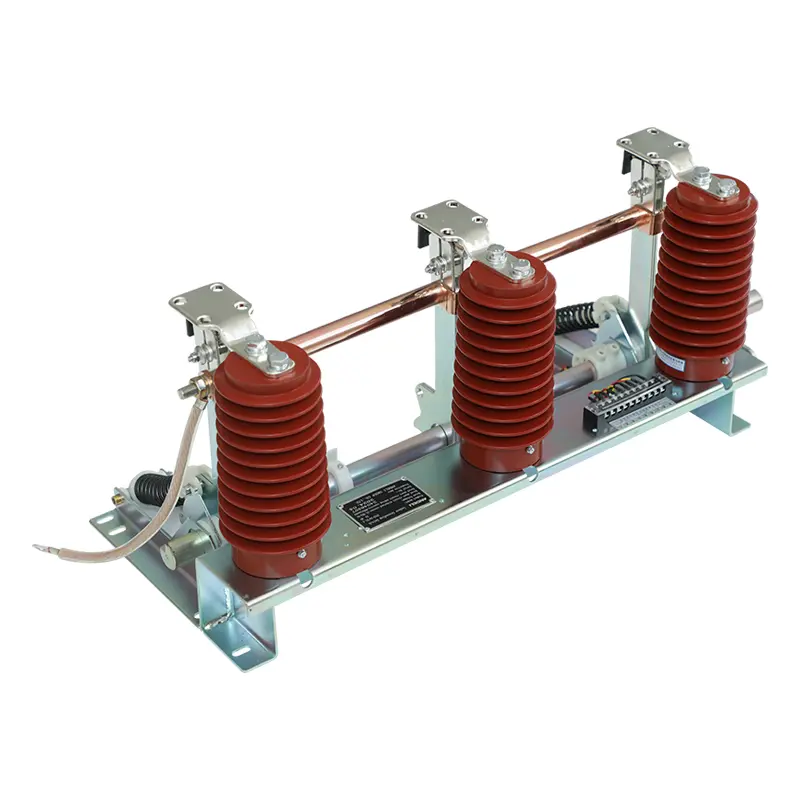

راسوئیچ زمین ولتاژ بالایک وسیله سوئیچینگ مکانیکی است که برای اتصال بخش خاصی از مدار الکتریکی به زمین طراحی شده است. معمولاً در تابلو برق فشار قوی (سیستم های 3-12 کیلوولت، سه فاز AC 50/60 هرتز) نصب می شود و به صورت دستی یا با مکانیزم موتور کار می کند. ساختار اولیه آن شامل یک براکت، یک مجموعه چاقوی زمین، کنتاکت های ثابت، یک سنسور، یک محور چرخان، فنرهای فشاری، آستین های رسانا و اتصالات انعطاف پذیر است.

هنگامی که بسته می شود، چاقوی زمین با تماس ثابت تماس می گیرد و یک مسیر اتصال زمین با امپدانس کم ایجاد می کند. این مسیر دارای چندین عملکرد ایمنی و عملیاتی است که در ادامه به بررسی آنها خواهیم پرداخت.

توابع کلیدی: بیش از زمین کردن

راسوئیچ زمین ولتاژ بالاچندین عملکرد حیاتی فراتر از اتصال زمین ساده انجام می دهد:

حفاظت از پرسنل در طول تعمیر و نگهداری

هنگامی که یک قطع کننده مدار باز و ایزوله می شود، شین یا تجهیزات مجاور ممکن است همچنان ولتاژ القایی یا شارژ باقیمانده را حمل کنند. سوئیچ اتصال زمین یک اتصال زمین قابل مشاهده و ایمن را فراهم می کند و اطمینان می دهد که پرسنل تعمیر و نگهداری از برق رسانی تصادفی یا تخلیه خازنی محافظت می شوند.

محدود کردن اضافه ولتاژهای گذرا

در هنگام خطاهای زمین، به ویژه در سیستم های سنگین، اضافه ولتاژهای گذرا ممکن است رخ دهد. سوئیچ اتصال زمین این نوسانات ولتاژ را با ایجاد یک مسیر کم امپدانس محدود می کند و در نتیجه از تجهیزات حساس و عایق محافظت می کند.

حذف ولتاژهای القایی

در موارد خطوط انتقال موازی در همان برج، خطوط بدون انرژی همچنان می توانند ولتاژهای القایی را از خطوط برق مجاور به دلیل جفت شدن الکترواستاتیک و الکترومغناطیسی تجربه کنند. کلیدهای اتصال به زمین در این خطوط مسیری را برای اتلاف این جریان های القایی فراهم می کنند و از خطرات جلوگیری می کنند.

بستن جریان های اتصال کوتاه

برخی از کلیدهای اتصال زمین برای بستن در برابر جریان های اتصال کوتاه طراحی شده اند. این قابلیت تضمین می کند که سوئیچ می تواند حتی در شرایط خطا کار کند و ایمنی بیشتری را در طول مراحل اضطراری فراهم می کند.

ایجاد یک مرجع خنثی سیستم

در پست‌هایی با ترانسفورماتورهای قدرت بزرگ، سوئیچ اتصال به زمین به حفظ یک نقطه مرجع ولتاژ ثابت، تثبیت شبکه برق و اطمینان از عملکرد ایمن کمک می‌کند.

کاربردها: کجا استفاده می شود؟

راسوئیچ زمین ولتاژ بالابه طور گسترده در سیستم های توزیع و انتقال قدرت استفاده می شود، از جمله:

• نوسازی شبکه برق شهری و روستایی- ارتقاء زیرساخت‌های قدیمی برای ایمنی و انطباق نیاز به بستر قابل اعتماد دارد.

• پست ها و کابینت های تابلو برق- مجموعه های تابلو برق یکپارچه با ولتاژ متوسط.

• نیروگاه های بادی و نیروگاه های برق آبی- تامین زمین برای ژنراتورها و ترانسفورماتورها.

• صنایع متالورژی و پتروشیمی- حفاظت از تجهیزات و پرسنل در محیط های خشن.

• تاسیسات راه آهن و معدن- اطمینان از اتصال زمین ایمن در سیستم های قدرت کششی.

• پروژه های برق ساختمان مسکونی و تجاری– برای فیدرهای ورودی و سیستم های اضطراری.

راSanGaoمزیت: کیفیت و قابلیت اطمینان

SanGaoبرای تجهیزات ولتاژ بالا با کیفیت بالا شهرت دارد. تاسیسات تولیدی این شرکت 10000 متر مربع، با سرمایه ثبت شده 81.68 میلیون یوان و کل دارایی تقریباً 200 میلیون یوان است. با 120 کارمند، از جمله 20 متخصص فنی ارشد و متوسط،SanGaoتمرکز زیادی بر تحقیق و توسعه و تضمین کیفیت دارد.

این شرکت به سیستم های مدیریت کیفیت ISO 9001:2008، مدیریت زیست محیطی ISO 14001 و سیستم های ایمنی و بهداشت حرفه ای OHSMS 18001 پایبند است. همچنین از مدیریت مدرن ERP و تجهیزات تست پیشرفته برای اطمینان از هر یک استفاده می کندسوئیچ زمین ولتاژ بالااستانداردهای عملکرد دقیق را برآورده می کند. همکاری با موسساتی مانند Xi'an Senyuan و موسسه تحقیقات برق پکن،SanGaoتضمین می کند که محصولاتش در خط مقدم مهندسی برق قرار دارند.

سوئیچ های اتصال زمین آنها با مکانیزمی قوی طراحی شده اند که از فنرهای فشاری برای اطمینان از بسته شدن/باز شدن سریع و مطمئن، با فشار تماس ثابت از طریق فنرهای دیسکی استفاده می کند. این طراحی مقاومت تماس کم و عمر طولانی را حتی در صورت کارکرد مکرر تضمین می کند.

سوالات متداول (سؤالات متداول)

س: هدف اصلی کلید اتصال زمین با ولتاژ بالا چیست؟

پاسخ: هدف اصلی آن فراهم کردن یک نقطه زمین قابل مشاهده و مطمئن برای تجهیزات غیرفعال شده، محافظت از تکنسین ها در برابر برق رسانی تصادفی و اتلاف ولتاژها و بارهای القایی است.

س: سوئیچ زمین معمولاً در کجا نصب می شود؟

پاسخ: معمولاً در داخل کابینت های تابلو برق فشار متوسط ​​(3-12 کیلوولت) و همچنین در پست ها و در سمت خط ترانسفورماتورها نصب می شود.

س: آیا کلید اتصال زمین در برابر جریان اتصال کوتاه می تواند بسته شود؟

پاسخ: بله، بسیاری از کلیدهای اتصال به زمین برای جریان بسته شدن اتصال کوتاه درجه بندی شده اند، که به آنها اجازه می دهد حتی در شرایط خطا به طور ایمن کار کنند.

س: سوئیچ اتصال زمین چگونه در برابر ولتاژهای القایی محافظت می کند؟

پاسخ: در خطوط انتقالی که به موازات خطوط برق دار حرکت می کنند، کلید اتصال زمین مسیری را برای جریان های القایی به زمین فراهم می کند و از ظاهر شدن ولتاژهای خطرناک در خطوط بدون برق جلوگیری می کند.

نتیجه گیری

راسوئیچ زمین ولتاژ بالاممکن است پر زرق و برق ترین جزء یک سیستم قدرت نباشد، اما اهمیت آن را نمی توان نادیده گرفت. از جان انسان ها محافظت می کند، از تجهیزات گران قیمت محافظت می کند و عملکرد پایدار شبکه را در هنگام خرابی و نگهداری تضمین می کند. با ارائه یک مسیر زمینی قابل اعتماد، به جلوگیری از حوادث، کاهش زمان خرابی و حفظ یکپارچگی شبکه الکتریکی کمک می کند.

SanGaoسوئیچ های اتصال زمین را ارائه می دهد که ترکیبی از طراحی مکانیکی قوی، مواد با کیفیت بالا و کنترل کیفیت دقیق برای ارائه عملکرد قابل اعتماد در برنامه های کاربردی می باشد. با یک پایه فنی قوی و تعهد به بهبود مستمر،SanGaoبه یک تامین کننده قابل اعتماد برای تاسیسات برق، نیروگاه های صنعتی و پروژه های زیرساختی در سراسر چین و فراتر از آن تبدیل شده است.

اگر به دنبال منبع قابل اعتمادی از کلیدهای اتصال زمین با ولتاژ بالا هستید یا برای پروژه خاص خود به کمک فنی نیاز دارید، از شما دعوت می کنیمتماس بگیریدما امروز تیم مهندسی با تجربه آنها می تواند مشخصات محصول، راه حل های سفارشی و پشتیبانی به موقع را ارائه دهد. از طریق وب سایت یا ایمیل شرکت تماس بگیرید تا در مورد نیازهای خود صحبت کنید و نحوه انجام آن را بیابیدSanGaoمی تواند به ایمنی و کارایی سیستم های قدرت شما کمک کند.
