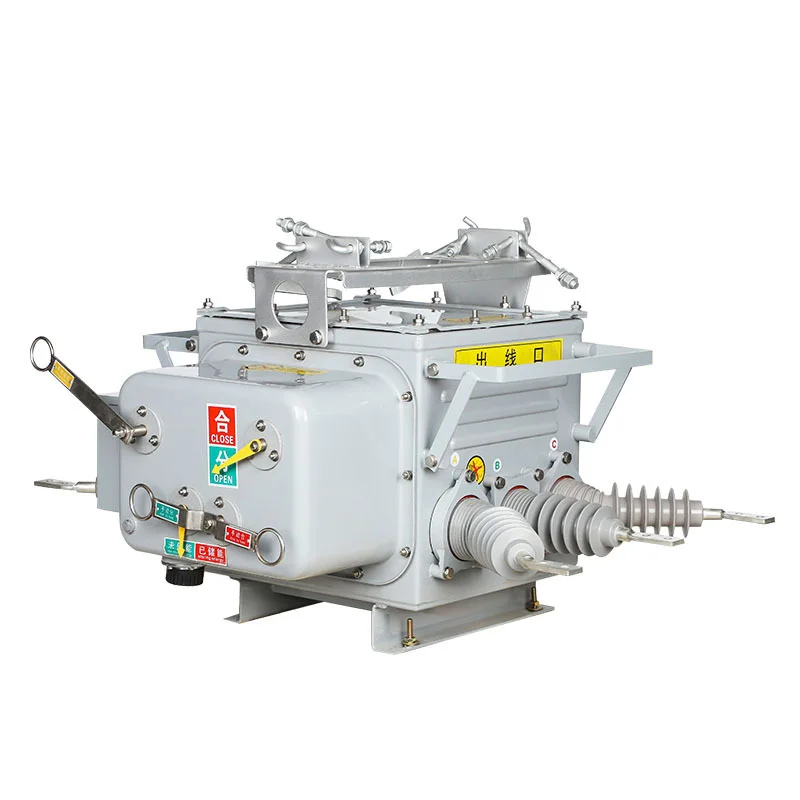

مدار شکن خلاء مرزی در فضای باز

مدار شکن وکیوم مرزی بادوام SanGao (که از این پس به عنوان "شکن مدار مرزی" نامیده می شود) برای تابلو برق فشار قوی در فضای باز با AC سه فاز 50 هرتز و ولتاژ نامی 33 کیلو ولت و کمتر مناسب است. بدنه قطع کننده مدار مجهز به محفظه خاموش کننده قوس خلاء، ترانسفورماتور جریان، ترانسفورماتور جریان توالی صفر و غیره است. کلید مدار دارای حالت مدیریت از راه دور، عملکرد کنترل حفاظتی و عملکرد ارتباطی است. می تواند به طور قابل اعتماد پست ها، شرکت های صنعتی و معدنی، و شبکه های برق شهری و روستایی را به منظور کنترل و حفاظت قضاوت و شناسایی کند. مناسب برای عملیات مکرر از سطح زمین و سطح شهر سطح میلی‌آمپر جریان توالی صفر و جریان اتصال کوتاه خطا فاز به فاز، دستیابی به حذف خودکار خطاهای زمین تک فاز و خطاهای اتصال کوتاه فاز به فاز.

مدارشکن وکیوم مرزی در فضای باز قوس را در حالت خلاء قطع می کند و از عایق گاز SF6 استفاده می کند. جعبه از فن‌آوری آب‌بندی گاز وارداتی پیشرفته، ضد انفجار و ساختار عایق، با عملکرد عالی آب‌بندی کلی استفاده می‌کند. عملکرد آب بندی لوله های واردات و صادرات نیز بهبود یافته است و عملکرد کلی آب بندی خوب است. گاز SF6 پر شده در داخل نباید نشت کند یا تحت تأثیر محیط خارجی قرار گیرد. مکانیسم عملکرد فنر مینیاتوری شده و عملکرد آن بهینه شده است. اتخاذ سیستم انتقال زنجیر اصلی و سه مرحله ای، با مقاومت کم و افزایش دما کم. قابلیت اطمینان و پایداری آن نسبت به مکانیزم های فنری سنتی برتری دارد.

این محصول در مرز مسئولیت خطوط توزیع هوایی نصب می شود. قسمت جلویی خط ورودی کاربر به طور خودکار عیوب اتصال زمین تک فاز و ایرادات اتصال کوتاه فاز به فاز در سیستم کاربر را از بین می برد، از گسترش عیوب در دنیای کاربر به خط انتقال اصلی جلوگیری می کند، ایمنی الکتریکی کاربران غیر معیوب را تضمین می کند و قابلیت اطمینان الکتریکی را بهبود می بخشد. اگر عیب دائمی باشد و مجدداً پست پست با مشکل مواجه شود، حادثه در محل مصرف کننده ولتاژ متوسط ​​منجر به قطع کل خط اصلی توزیع می شود. این حادثه رایج انتقال در شبکه برق باعث خسارات قابل توجهی به جامعه خواهد شد.

شرایط محیطی

(1) دمای هوای محیطی: -40 ℃~+40 ℃; تغییر دمای روزانه از 25 ℃ تجاوز نمی کند. با توجه به خواص گاز SF6، هنگامی که دمای محیط -40 ℃ و فشار داخل مخزن 0.05 مگاپاسکال است، SF6 هنوز در حالت گازی است تا از عملکرد طبیعی محصول اطمینان حاصل شود. هنگامی که دمای محیط -40 ℃ و فشار گیج 0.05 مگاپاسکال است، نقطه مایع شدن SF6 -55 ℃ است. هنگامی که فشار گیج صفر است، نقطه مایع شدن SF6 از -60 ℃ تجاوز نمی کند.

(2) سرعت باد از 35 متر بر ثانیه تجاوز نمی کند.

(3) مکانی بدون قابلیت اشتعال، خطر انفجار، خورندگی قوی شیمیایی (مانند اسیدهای مختلف، قلیاها یا دود)، و ارتعاش قوی.

(4) ارتفاع: ≤ 1000 متر؛

(5) ضخامت پوشش: 10 میلی متر؛

(6) سطح آلودگی هوا: سطح 4.

(7) شدت لرزه: ≤ 7 درجه.

(8) روش اتصال به زمین نقطه خنثی در شبکه برق: نقطه خنثی زمین نمی شود، از طریق یک سیم پیچ سرکوب قوس به زمین متصل می شود و نقطه صفر از طریق مقاومت کم زمین می شود.
