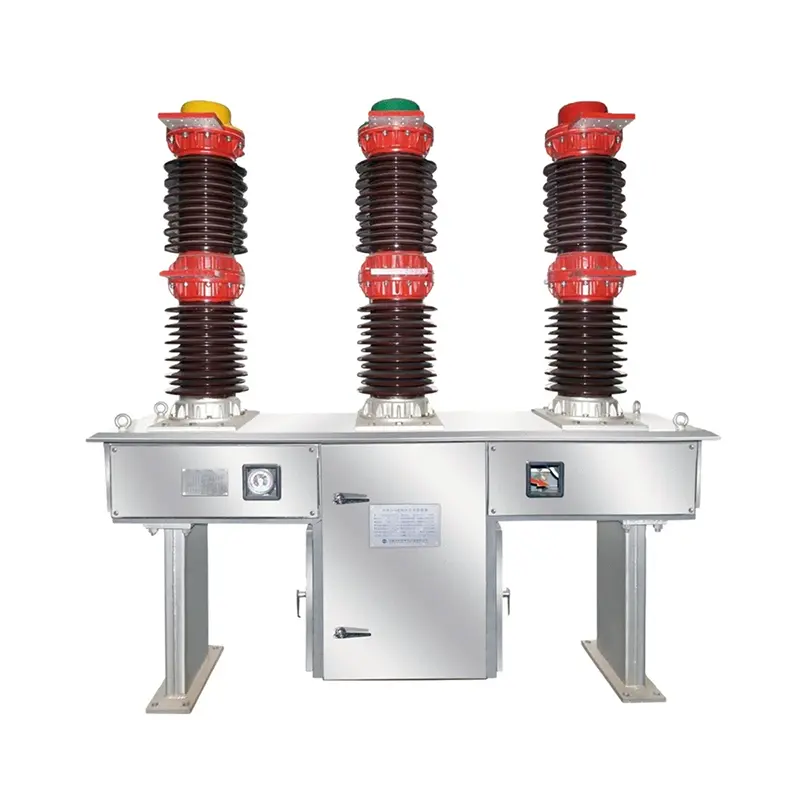

قطع کننده مدار گاز در فضای باز

قطع کننده مدار گاز در فضای باز سانگائو ، طیف گسترده ای از طرح های استاندارد ANSI و IEC را در اختیار مشتریان قرار می دهد ، و همچنین آخرین پیشرفت در فناوری سوئیچ ، از جمله گاز SF6 یا قطع خلاء ، مکانیسم های مغناطیسی یا بهاری ، قوطی های زنده یا مرده ، که معمولاً به عنوان طرح های سگ یا کیوسک شناخته می شود ، امکان بهینه سازی بهینه و کاربردهای Smart Grid را فراهم می کند.

تجزیه گاز SF6 باعث کاهش جریان یا ولتاژ نمی شود.

این خصوصیات عمر الکتریکی طولانی از قطع کننده مدار را تضمین می کند و تنش های پویا ، DC و حرارتی را بر روی دستگاه محدود می کند.

ذخیره سازی انرژی از نوع GSH (MH) و مکانیسم عملکرد مکانیکی آزادسازی آزاد امکان باز کردن و بسته شدن عملیات را از طریق کنترل محلی و از راه دور فراهم می کند.

سینماتیک فعال سازی مکانیسم عملیاتی ، تماس های متحرک و بخاری ضد تراکم در یک محفظه فلزی مهر و موم شده قرار دارد که همچنین به عنوان پشتیبانی از الکترودها عمل می کند.

ساختار فوق توسط یک قاب ساخته شده از قطعات فلزی قابل کشش پشتیبانی می شود ، که اجازه می دهد تا ارتفاع پایانه های قطع کننده مدار از 2800 میلی متر به 3700 میلی متر تنظیم شود.

سطح حفاظت از پوشش فلزی IP 54 (*) است و مجهز به درب بسته شده با پنجره بازرسی است.

این پوسته از صفحه فولادی ساخته شده است و از طریق فرآیندهای خاص فلز سازی و نقاشی ، از سطح کافی محافظت می کند. ساختار پشتیبان تحت درمان با گالوانیزه کننده گرم قرار گرفته است.

قسمتهای کاربردی

قطع کننده مدار گاز در فضای باز برای توزیع برق ، برای کنترل و محافظت از مدارها و همچنین برای کنترل و محافظت از ترانسفورماتورها ، یکسو کننده ها ، بانکهای خازن و غیره استفاده می شود.

با توجه به فناوری قطع کننده مدار بافر خودکار SF6 ، قطع کننده های مدار گاز در فضای باز در طی فرآیند سوئیچینگ ولتاژ بیش از حد ایجاد نمی کنند و آنها را برای مقاوم سازی ، به روزرسانی و گسترش دستگاه های قدیمی بسیار مناسب می کنند ، زیرا مواد عایق کابل ها و تجهیزات ممکن است در هنگام استفاده در معرض استرس قرار گرفته اند.

محیط استفاده

1. ارتفاع: بیش از 2500 متر نیست. فلات نوع 4000 متر ؛

2. دمای محیط زیست: -30 ℃ -+40 ℃ (نیاز ویژه -40 ℃ -+40 ℃) ؛

رطوبت نسبی: میانگین روزانه بیش از 95 ٪ ، میانگین ماهانه بیش از 90 ٪ (25 درجه سانتیگراد) نیست.

سرعت باد: بیش از 35 متر در ثانیه نیست.

5. مکان های بدون مواد قابل اشتعال ، خطرات انفجار ، خوردگی شیمیایی و ارتعاشات شدید.
