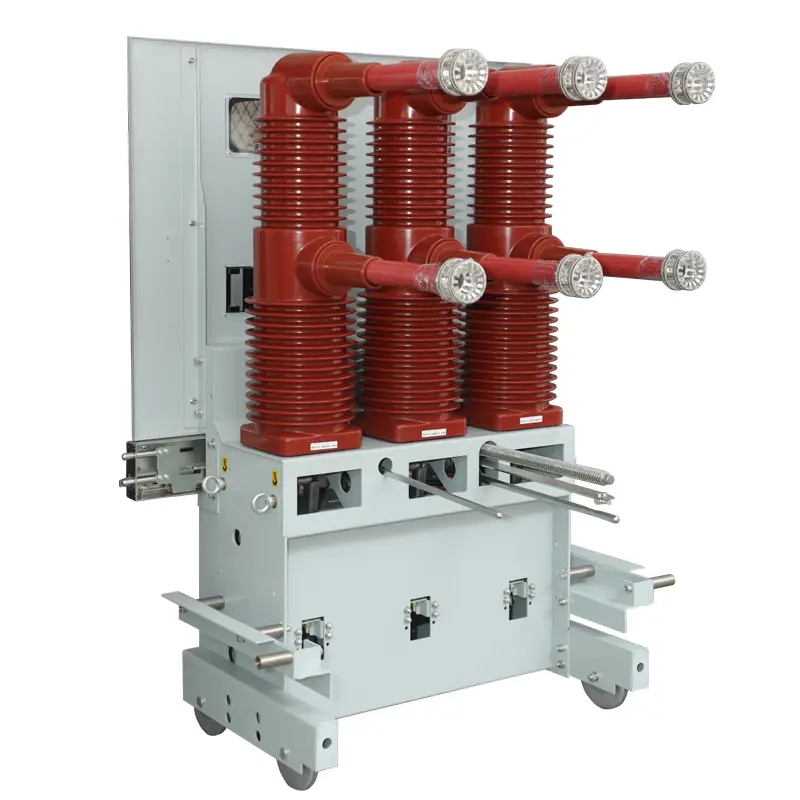

مدار شکن خلاء نوع گاری دستی

مدار شکن خلاء نوع Handcart SanGao با کیفیت بالا برای استفاده در سیستم های سه فاز AC 50HZ، 40.5kV مناسب است و می تواند برای جریان بار، جریان اضافه بار و جریان خطا در شرکت های صنعتی و معدنی، نیروگاه ها و پست ها استفاده شود. همچنین برای سناریوهای عملیات مکرر مناسب است. این قطع کننده مدار از ساختار طرح بندی بالا و پایین استفاده می کند و به طور موثر عمق قطع کننده مدار را کاهش می دهد.

مشخصه

ساخت مدار شکن خلاء نوع Handcart مطابق با استانداردهای ملی چین GB1984-2003 "Circuit Breakers High Voltage AC"، DL/T403-2000 "شرایط فنی برای سفارش 3.6-40.5kV دارای استانداردهای داخلی Circuum Breakit و واکیوم های مثبت Breakit EC" است. عملکرد درهم تنیده مکانیسم عملکرد مدار شکن از نوع ذخیره انرژی فنری است که می تواند توسط ذخیره انرژی AC یا DC یا به صورت دستی کار کند.

مدار شکن همچنین می تواند به مکانیزم کارکرد آهنربای دائمی با عمر طولانی با طول عمر مکانیکی تا 20000 بار مجهز شود و در موقعیت های کاری بسیار مکرر مورد استفاده قرار گیرد.

مدار شکن به صورت اسپلیت جلو و عقب طراحی شده است که می تواند به عنوان یک واحد نصب ثابت یا به عنوان یک واحد نصب شده میانی همراه با شاسی استفاده شود.

با اتخاذ یک ساختار عایق مرکب، محفظه خاموش کننده قوس سه فاز و بدنه باردار مربوطه توسط سه محفظه عایق رزین اپوکسی مستقل جدا می شوند. پس از اتخاذ ساختار عایق کامپوزیت، قطع کننده مدار الزامات فاصله هوا و فاصله خزش را در شرایط عملیاتی عادی برآورده می کند و به طور موثر حجم قطع کننده مدار را کاهش می دهد. محفظه خاموش کردن قوس خلاء مدار الکتریکی اصلی و اتصال رسانای دینامیکی و استاتیکی در داخل ساختار عایق نصب شده است که فاصله فاز تا فاز را تنها 300 میلی متر می کند.

تمامی اتصالات الکتریکی در مدار اصلی ثابت بوده و از قابلیت اطمینان بالایی برخوردار هستند

محیط استفاده:

ارتفاع: زیر 3000 متر؛

دمای محیط: حداکثر +40 ℃، حداقل -15 ℃.

رطوبت نسبی: میانگین روزانه بیش از 95٪، میانگین ماهانه بیش از 90٪ نیست.

شدت لرزه ای: زیر سطح 8;

مکان های بدون آتش سوزی، انفجار، گازهای خورنده و ارتعاشات شدید،
