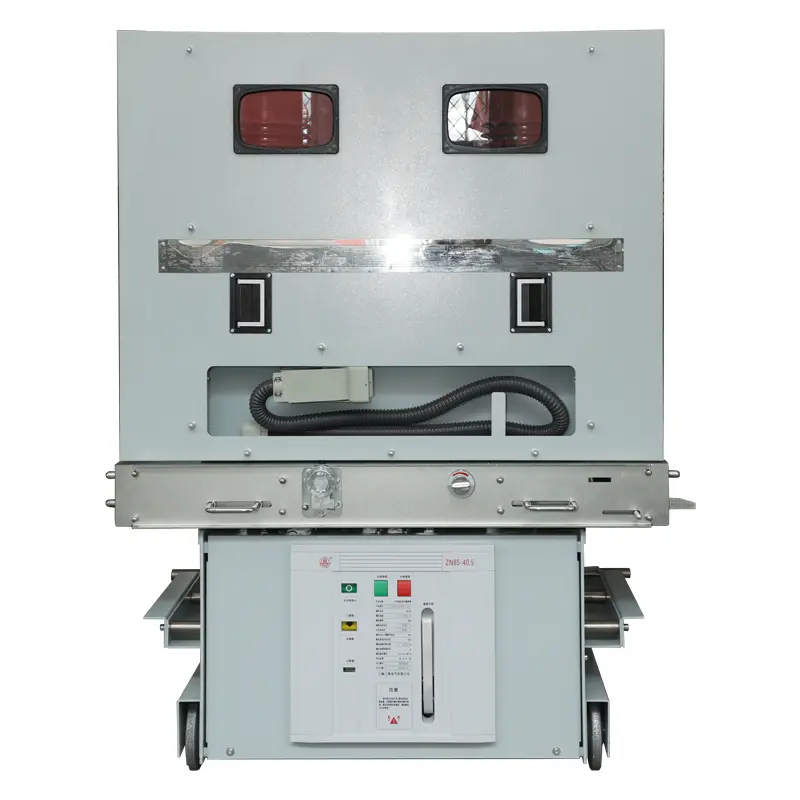

مدار شکن خلاء داخلی HV

مدار شکن خلاء داخلی SanGao HV از یک ساختار عایق جامد استفاده می کند و از فناوری آب بندی اپوکسی پیشرفته برای ترکیب ارگانیک محفظه های خاموش کننده قوس خلاء، مدارهای الکتریکی اصلی، تکیه گاه های عایق و سایر اجزا در یک قطب مهر و موم شده یکپارچه برای اولین بار استفاده می کند. مشکل تحمل محیطی کلیدهای خلاء را با موفقیت حل کرد و کاربرد آنها را گسترده تر کرد.

قطب یکپارچه مهر و موم شده جامد از فناوری خود همرفت استفاده می کند و به طور هوشمندانه مشکل اتلاف گرما ناشی از ساختارهای عایق جامد را حل می کند.

استفاده از محفظه خاموش کردن قوس قطع کننده مدار خلاء داخلی HV با عمر طولانی و فناوری آب بندی ریخته گری اپوکسی، یکپارچگی بدون تعمیر و نگهداری قطب مهر و موم شده را تضمین می کند و مکانیسم عملکرد آهنربای دائمی با قابلیت اطمینان بالا که می تواند استفاده شود، عملکرد بدون تعمیر و نگهداری مکانیزم عملیاتی را تضمین می کند. بخش کنترل الکترونیکی سوئیچ کمکی سنتی را رها می کند و آن را با یک سوئیچ مجاورتی فوتوالکتریک جایگزین می کند و یک منبع تغذیه کاملاً الکترونیکی و واحد کنترل هوشمند را برای اطمینان از عملکرد بدون تعمیر و نگهداری قسمت کنترل الکترونیکی اتخاذ می کند.

مدار شکن خلاء داخلی HV یک تابلو برق داخلی برای سیستم های برق سه فاز AC 50 هرتز با ولتاژ نامی 12 کیلو ولت است. این به عنوان یک واحد حفاظت و کنترل برای تجهیزات شبکه برق و تجهیزات برق در شرکت های صنعتی و معدنی عمل می کند. مناسب برای مکان هایی که نیاز به عملکرد مکرر در جریان کاری نامی یا قطع های متعدد جریان اتصال کوتاه دارند.

قطع کننده مدار یک طراحی یکپارچه از مکانیزم عملیاتی و بدنه قطع کننده مدار را اتخاذ می کند که می تواند به عنوان یک واحد نصب ثابت یا مجهز به مکانیزم پیشرانه اختصاصی برای تشکیل یک واحد گاری دستی استفاده شود.

مدار شکن خلاء داخلی HV برای سیستم های برق سه فاز AC با ولتاژ نامی 12 کیلو ولت و فرکانس 50 هرتز مناسب است. این می تواند به طور گسترده در نیروگاه ها، پست ها، پتروشیمی ها، متالورژی، فرودگاه های تولیدی و مناطق مسکونی به عنوان یک دستگاه کنترل و حفاظت برای تاسیسات الکتریکی استفاده شود. به ویژه برای مکان هایی که عملکرد مکرر یا جریان های اتصال کوتاه متعدد تحت جریان نامی قطع می شود، مناسب است. می توان آن را در تابلو برق عایق هوای داخلی (مانند KYN28 و KYN96) برای استفاده پشتیبانی نصب کرد. قطع کننده مدار مطابق با الزامات GB1984 "High Voltage AC Circuit Breakers"، JB Factory T3855 "High Voltage AC Circuit Breakers"، DL/T 403 "شرایط فنی برای سفارش 12KV~40.5kV ولتاژ بالا، و ولتاژهای ولتاژ 40.5kV بالا" الزامات مربوطه استانداردهایی مانند IEC62271-100.

محیط استفاده:

دمای محیط: نه بیشتر از +40 درجه سانتیگراد، نه کمتر از -15 درجه سانتیگراد (ذخیره سازی و حمل و نقل در -30٪ سانتیگراد مجاز است).

ارتفاع: بیش از 2000 متر نباشد.

رطوبت نسبی: میانگین روزانه از 95 درصد، میانگین ماهانه بیش از 90 درصد، متوسط ​​فشار بخار اشباع روزانه بیش از 2.2x10 مگاپاسکال، میانگین ماهانه بیش از 1.8x10 درجه مگاپاسکال:

شدت لرزه ای: از سطح 8 تجاوز نمی کند.

مکانی بدون آتش سوزی، انفجار، آلودگی شدید، خوردگی شیمیایی و لرزش شدید.
